ПБПнг(А)-FRHF |

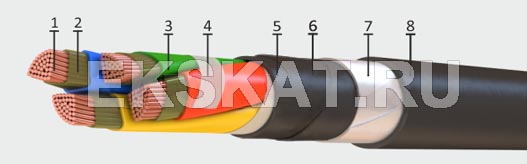

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – термический барьер поверх медной жилы из слюдосодержащей ленты
3 – изоляция из полимерной композиции, не содержащей галогенов
4 – скрепляющая лента
5 – внутренняя оболочка
6 – обмотка лентой из негорючего материала
7 - броня из стальной оцинкованной бронеленты
8 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
ПБПнг(А)-FRHF - 0.66 кВ | ||
2х1.5ок (N) | 14.0 | 342 |
3х1.5ок | 14.6 | 374 |
3х1.5ок (N, РЕ) | 14.6 | 374 |
4х1.5ок (N) | 15.6 | 433 |
4х1.5ок (РЕ) | 15.6 | 433 |
5х1.5ок (N, РЕ) | 16.7 | 484 |
2х2.5ок (N) | 14.8 | 391 |
3х2.5ок | 15.4 | 433 |
3х2.5ок (N, РЕ) | 15.4 | 433 |
4х2.5ок (N) | 16.5 | 506 |
4х2.5ок (РЕ) | 16.5 | 506 |
5х2.5ок (N, РЕ) | 17.7 | 567 |
2х4ок (N) | 16.1 | 477 |
3х4ок | 16.9 | 536 |
3х4ок (N, РЕ) | 16.9 | 536 |
4х4ок (N) | 18.1 | 630 |
4х4ок (РЕ) | 18.1 | 630 |
5х4ок (N, РЕ) | 19.5 | 715 |
2х6ок (N) | 17.1 | 555 |
3х6ок | 17.9 | 627 |
3х6ок (N, РЕ) | 17.9 | 627 |
4х6ок (N) | 19.3 | 738 |
4х6ок (РЕ) | 19.3 | 738 |
5х6ок (N, РЕ) | 20.9 | 860 |
2х10ок (N) | 19.5 | 744 |
3х10ок | 20.5 | 864 |
3х10ок (N, РЕ) | 20.5 | 864 |
4х10ок (N) | 22.2 | 1032 |
4х10ок (РЕ) | 22.2 | 1032 |
5х10ок (N, РЕ) | 24.5 | 1237 |
2х16мк (N) | 22.8 | 1025 |
3х16мк | 24.4 | 1228 |
3х16мк (N, РЕ) | 24.4 | 1228 |
4х16мк (N) | 26.5 | 1476 |
4х16мк (РЕ) | 26.5 | 1476 |
5х16мк (N, РЕ) | 28.9 | 1746 |
2х25мк (N) | 25.4 | 1352 |
3х25мк | 26.8 | 1619 |
3х25мк (N, РЕ) | 26.8 | 1619 |
4х25мк (N) | 29.3 | 1969 |
4х25мк (РЕ) | 29.3 | 1969 |
5х25мк (N, РЕ) | 32.4 | 2392 |
2х35мк (N) | 27.4 | 1645 |
3х35мк | 29.0 | 1997 |
3х35мк (N, РЕ) | 29.0 | 1997 |
4х35мк (N) | 31.7 | 2449 |
4х35мк (РЕ) | 31.7 | 2449 |
5х35мк (N, РЕ) | 35.9 | 3134 |
2х50мк (N) | 30.4 | 2074 |
3х50мк | 32.6 | 2578 |
3х50мк (N, РЕ) | 32.6 | 2578 |
4х50мк (РЕ) | 36.5 | 3332 |
4х50мк (N) | 36.5 | 3332 |
5х50мк (N, РЕ) | 39.9 | 3994 |
ПБПнг(А)-FRHF-1 кВ | ||
2х1.5ок (N) | 14.8 | 389 |
3х1.5ок | 15.4 | 424 |
3х1.5ок (N, РЕ) | 15.4 | 424 |
4х1.5ок (N) | 16.5 | 484 |
4х1.5ок (РЕ) | 16.5 | 484 |
5х1.5ок (N, РЕ) | 17.7 | 547 |
2х2.5ок (N) | 15.6 | 441 |
3х2.5ок | 16.3 | 486 |
3х2.5ок (N, РЕ) | 16.3 | 486 |
4х2.5ок (N) | 17.5 | 554 |
4х2.5ок (РЕ) | 17.5 | 554 |
5х2.5ок (N, РЕ) | 18.8 | 636 |
2х4ок (N) | 17.3 | 553 |
3х4ок | 18.1 | 612 |
3х4ок (N, РЕ) | 18.1 | 612 |
4х4ок (N) | 19.6 | 714 |
4х4ок (РЕ) | 19.6 | 714 |
5х4ок (N, РЕ) | 21.1 | 824 |
2х6ок (N) | 18.3 | 629 |
3х6ок | 19.2 | 713 |
3х6ок (N, РЕ) | 19.2 | 713 |
4х6ок (N) | 20.7 | 838 |
4х6ок (РЕ) | 20.7 | 838 |
5х6ок (N, РЕ) | 22.5 | 978 |
2х10ок (N) | 19.9 | 785 |
3х10ок | 21.0 | 907 |
3х10ок (N, РЕ) | 21.0 | 907 |
4х10ок (N) | 22.7 | 1082 |
4х10ок (РЕ) | 22.7 | 1082 |
5х10ок (N, РЕ) | 25.1 | 1299 |
2х16мк (N) | 23.2 | 1074 |
3х16мк | 24.8 | 1281 |
3х16мк (N, РЕ) | 24.8 | 1281 |
4х16мк (N) | 27.0 | 1536 |
4х16мк (РЕ) | 27.0 | 1536 |
5х16мк (N, РЕ) | 29.5 | 1820 |
2х25мк (N) | 25.8 | 1409 |
3х25мк | 27.3 | 1679 |
3х25мк (N, РЕ) | 27.3 | 1679 |
4х25мк (N) | 29.7 | 2036 |
4х25мк (РЕ) | 29.7 | 2036 |
5х25мк (N, РЕ) | 32.9 | 2470 |
2х35мк (N) | 27.8 | 1708 |
3х35мк | 29.4 | 2062 |
3х35мк (N, РЕ) | 29.4 | 2062 |
4х35мк (N) | 32.6 | 2564 |
4х35мк (РЕ) | 32.6 | 2564 |
5х35мк (N, РЕ) | 36.4 | 3225 |
2х50мк (N) | 30.8 | 2145 |
3х50мк | 33.0 | 2653 |
3х50мк (N, РЕ) | 33.0 | 2653 |
3х50мc (N, РЕ) | 33.1 | 2500 |
3х50мc | 33.1 | 2500 |
4х50мк (РЕ) | 37.0 | 3422 |
4х50мк (N) | 37.0 | 3422 |
4х50мc (РЕ) | 35.0 | 3103 |
4х50мc (N) | 35.0 | 3103 |
5х50мк (N, РЕ) | 40.5 | 4095 |
5x50мс (N, РЕ) | 38.5 | 3877 |
3х70мc (N, РЕ) | 37.0 | 3352 |
3х70мc | 37.0 | 3352 |
4х70мc (РЕ) | 38.7 | 4119 |
4х70мc (N) | 38.7 | 4119 |
5x70мс (N, РЕ) | 42.1 | 5019 |
3х95мc (N, РЕ) | 40.9 | 4290 |
3х95мc | 40.9 | 4290 |
4х95мc (РЕ) | 42.7 | 5336 |
4х95мc (N) | 42.7 | 5336 |
5x95мс (N, РЕ) | 47.3 | 6630 |
3х120мc (N, РЕ) | 43.8 | 5176 |
3х120мc | 43.8 | 5176 |
4х120мc (РЕ) | 46.5 | 6534 |
4х120мc (N) | 46.5 | 6534 |
5x120мс (N, РЕ) | 50.5 | 7975 |
3х150мc (N, РЕ) | 47.7 | 6239 |
3х150мc | 47.7 | 6239 |
4х150мc (РЕ) | 49.9 | 7846 |
4х150мc (N) | 49.9 | 7846 |
5x150мс (N, РЕ) | 55.9 | 10251 |
3х185мc (N, РЕ) | 52.6 | 7847 |
3х185мc | 52.6 | 7847 |
4х185мc (РЕ) | 55.5 | 9983 |
4х185мc (N) | 55.5 | 9983 |
5x185мс (N, РЕ) | 60.6 | 12255 |
3х240мc (N, РЕ) | 58.6 | 9945 |
3х240мc | 58.6 | 9945 |
4х240мc (РЕ) | 61.2 | 12545 |
4х240мc (N) | 61.2 | 12545 |
5x240мс (N, РЕ) | 67.8 | 15403 |
