ОКП |
Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям. Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.
ОПИСАНИЕ КОНСТРУКЦИИ

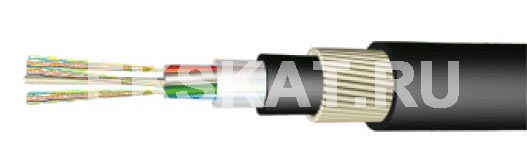

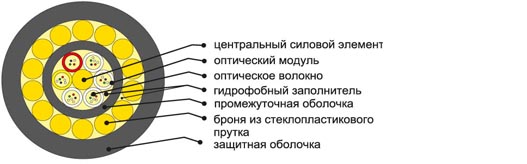

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стеклопластиковых прутков. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх стеклопластиковой брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Количество ОВ | 2-24 | 26-48 | 50-72 | 74-96 | 98-144 |
---|---|---|---|---|---|
Количество элементов | 6 | 6 | 6 | 8 | 12 |
Количество волокон в модуле | до 6 | до 6 | до 12 | до 12 | до 12 |
Диаметр кабеля, мм | от 12,9 | от 15,5 | от 17,2 | от 18,8 | от 20,1 |
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 143 | от 222 | от 274 | от 324 | от 368 |
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 182 | от 270 | от 326 | от 386 | от 434 |
