ОКЛ |
Кабель марки ОКЛ предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Кабель марки ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

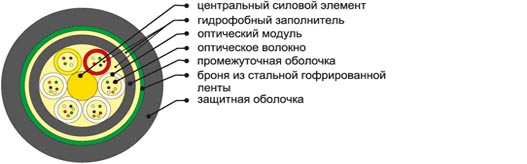

ОПИСАНИЕ КОНСТРУКЦИИ
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и промежуточной оболочкой заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Количество ОВ | 2-24 | 26-48 | 50-72 | 74-96 | 98-144 |
---|---|---|---|---|---|
Количество элементов | 6 | 6 | 6 | 8 | 6 |
Количество волокон в модуле | до 4 | до 8 | до 12 | до 12 | до 24 |
Диаметр кабеля, мм | 11,5 | 12,5 | 15,5 | 15,5 | 19,2 |
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 127 | от 150 | от 218 | от 220 | от 314 |
Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км | от 155 | от 185 | от 264 | от 265 | от 372 |
