ОКЛм |
Кабель марки ОКЛм предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Кабель марки ОКЛ в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.
Цветовая идентификация модулей
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена

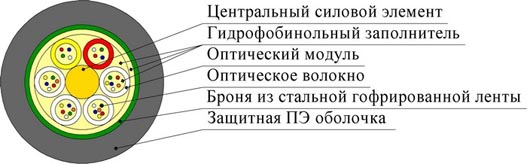

Описание конструкции

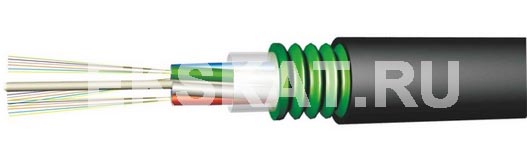

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняется гидрофобным компаундом. Поверх ленточной брони накладывается полиэтилен высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.
Количество ОВ | 2-20 | 22-48 | 50-72 | 74-96 | 98-144 |
---|---|---|---|---|---|
Количество элементов |
6 | 6 | 6 | 8 | 6 |
Количество волокон в модуле |
4 | 4 | до 8 | до 12 | до 24 |
Диаметр кабеля, мм |
от 10,1 | от 11,9 | от 11,9 | от 14,1 | от 15,5 |
Вес кабеля с полиэтиленовой оболочкой, кг/км |
от 95 | от 101 | от 136 | от 156 | от 187 |
