АСБ2лГ-6 |

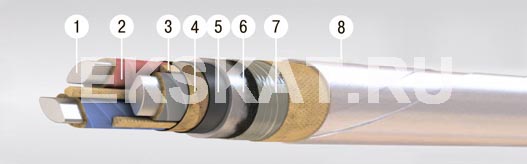

- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• в сухих или сырых помещениях (туннелях), производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 2651 | 34,1 |
3х35 ож | 2567 | 32,9 |
3х50 ож | 2899 | 34,9 |
3х70 ож | 3398 | 37,7 |
3х70 | 3563 | 39 |
3х95 ож | 3924 | 40,5 |
3х95 | 4218 | 42,3 |
3х120 ож | 4445 | 43 |
3х120 | 4751 | 45 |
3х150 ож | 4944 | 45,4 |
3х150 | 5361 | 47,7 |
3х185 ож | 5627 | 48,3 |
3х185 | 6083 | 50,9 |
3х240 ож | 6711 | 52,6 |
3х240 | 7236 | 55,5 |
