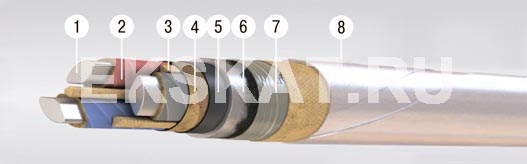

АСБ2лГ-10 |
- Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм; - Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент.
Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации:
• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• в сухих или сырых помещениях (туннелях), производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Срок службы кабелей - не менее 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3х25 ож | 3372 | 38,1 |
3х35 ож | 3330 | 36,9 |
3х50 ож | 3643 | 38,8 |
3х70 ож | 4171 | 41,5 |
3х70 | 4434 | 43 |
3х95 ож | 4780 | 44,5 |
3х95 | 5018 | 46,1 |
3х120 ож | 5267 | 46,9 |
3х120 | 5634 | 48,9 |
3х150 ож | 5834 | 49,3 |
3х150 | 6251 | 51,5 |
3х185 ож | 6536 | 52,2 |
3х185 | 7135 | 54,9 |
3х240 ож | 7681 | 56,4 |
3х240 | 8894 | 60,6 |
