КУПЭВнг-LS |

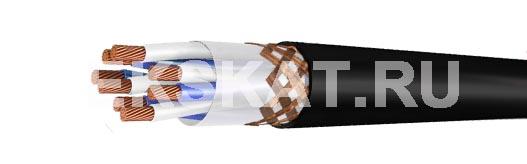

Элементы конструкции
- медные жилы класса 4,
- изоляция из полиэтилена,
- (жилы скручены в пары),
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э,
- общий экран оплеткой из медных проволок,
- наружная оболочка из ПВХ композиции пониженной пожароопасности
Область применения
Кабели управления, не распространяющие горение, с низким дымо- и газовыделением предназначены для фиксированного монтажа цепей управления и контроля, работающих при номинальном переменном напряжении до 250 В частоты до 1000 Гц или постоянном напряжении до 350 В, для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации.
Кабели не распространяют горение при групповой прокладке.
Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Максимальный наружный диаметр, мм |
---|---|---|
КУПЭВнг-LS | ||
(2х2х0,35)э | 119 | 10,8 |
(4х2х0,35)э | 176 | 12,9 |
(7х2х0,35)э | 236 | 14,8 |
(10х2х0,35)э | 335 | 17,5 |
(14х2х0,35)э | 409 | 19,3 |
(19х2х0,35)э | 495 | 21,2 |
(27х2х0,35)э | 685 | 24,9 |
(37х2х0,35)э | 849 | 27,5 |
(52х2х0,35)э | 1078 | 31 |
(2х2х0,50)э | 140 | 11,5 |
(4х2х0,50)э | 193 | 13,4 |
(7х2х0,50)э | 263 | 15,4 |
(10х2х0,50)э | 375 | 18,3 |
(14х2х0,50)э | 460 | 20,1 |
(19х2х0,50)э | 618 | 23,2 |
(27х2х0,50)э | 783 | 26 |
(37х2х0,50)э | 973 | 28,9 |
(52х2х0,50)э | 1248 | 32,7 |
(2х2х0,75)э | 159 | 12,1 |
(4х2х0,75)э | 227 | 14,2 |
(7х2х0,75)э | 357 | 17,4 |
(10х2х0,75)э | 550 | 19,5 |
(14х2х0,75)э | 615 | 22,6 |
(19х2х0,75)э | 755 | 24,9 |
(27х2х0,75)э | 968 | 28,1 |
(37х2х0,75)э | 1220 | 31,3 |
(52х2х0,75)э | 1497 | 34,5 |
(2х2х1,00)э | 180 | 12,8 |
(4х2х1,00)э | 263 | 15,1 |
(7х2х1,00)э | 415 | 18,7 |
(10х2х1,00)э | 528 | 21 |
(14х2х1,00)э | 725 | 24,4 |
(19х2х1,00)э | 895 | 26,9 |
(27х2х1,00)э | 1160 | 30,5 |
(37х2х1,00)э | 1557 | 35,1 |
(52х2х1,00)э | 2024 | 39,8 |
