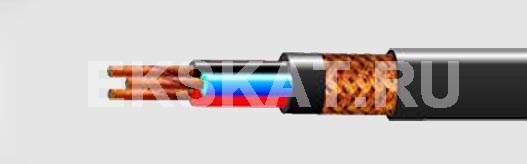

КГВЭВ |
- Токопроводящая жила – медные мягкие проволоки. Класс гибкости 4 (в соответствии с ГОСТ 22483-77).
- Изоляция – ПВХ пластикат.
- Внутренняя оболочка – ПВХ пластикат.
- Экран – оплетка из медных проволок.
- Наружная оболочка – ПВХ пластикат.
Область применения:
Кабели гибкие, предназначены для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока частотой до 60Гц или постоянном напряжении до 1000В, применяемые при нестационарной прокладке. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Кабели не являются опасными в экологическом отношении и специальных требований по утилизации кабелей, при выводе их эксплуатации, не предъявляется.
Кабели не распространяют горение при одиночной прокладке.
Число и номинальное сечение жил, мм2 |
Наружный диаметр, мм |
Масса 1 км кабеля, кг |
КГВЭВ |
||
2х0.75 |
7.9 |
81 |
3х0.75 |
8.2 |
96 |
4х0.75 |
9.4 |
126 |
5x0.75 |
10.1 |
147 |
7x0.75 |
10.8 |
177 |
10x0.75 |
13.1 |
237 |
14x0.75 |
14.0 |
292 |
19x0.75 |
15.4 |
364 |
27x0.75 |
18.5 |
501 |
37x0.75 |
20.4 |
638 |
52x0.75 |
23.9 |
865 |
2х1 |
8.2 |
89 |
3х1 |
9.1 |
119 |
4x1 |
9.8 |
141 |
5x1 |
10.5 |
164 |
7x1 |
11.3 |
199 |
10x1 |
13.7 |
269 |
14x1 |
14.8 |
335 |
19x1 |
16.2 |
420 |
27x1 |
19.4 |
579 |
37x1 |
21.5 |
742 |
52x1 |
25.4 |
1001 |
61x1 |
26.8 |
1142 |
2х1.5 |
9.7 |
120 |
3х1.5 |
10.1 |
145 |
4x1.5 |
10.9 |
174 |
5x1.5 |
11.7 |
206 |
7x1.5 |
12.7 |
257 |
10x1.5 |
15.6 |
349 |
14x1.5 |
16.8 |
441 |
19x1.5 |
18.9 |
576 |
27x1.5 |
22.3 |
775 |
37x1.5 |
25.1 |
1025 |
2х2.5 |
11.0 |
156 |
3х2.5 |
11.5 |
192 |
4x2.5 |
12.4 |
234 |
5x2.5 |
13.4 |
279 |
7x2.5 |
14.6 |
355 |
10x2.5 |
18.5 |
505 |
14x2.5 |
20.0 |
645 |
19x2.5 |
22.1 |
824 |
27x2.5 |
26.5 |
1144 |
37x2.5 |
29.6 |
1490 |
2х4 |
12.0 |
198 |
3х4 |
12.6 |
249 |
4x4 |
13.7 |
309 |
5x4 |
14.8 |
376 |
2х6 |
13.1 |
252 |
3х6 |
13.8 |
323 |
4x6 |
15.0 |
403 |
5x6 |
16.4 |
492 |
