КВВГз-ХЛ |

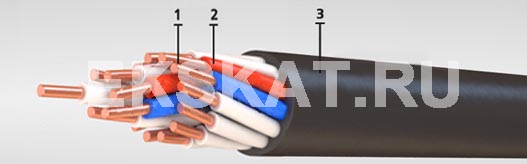

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
- Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
- Оболочка из поливинилхлоридного пластиката в холодостойком исполнении. В кабелях марки КВВГз-ХЛ оболочка с заполнением пространства между жилами.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).
Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.
Радиус изгиба кабеля при прокладке:
Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы:
при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
при прокладке в помещениях, туннелях, каналах не менее 25 лет
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КВВГз | ||
4х1 | 101 | 8,1 |
5х1 | 134 | 9,4 |
7х1 | 164 | 10,1 |
10х1 | 235 | 12,4 |
14х1 | 291 | 13,4 |
19х1 | 369 | 14,8 |
27х1 | 509 | 17,5 |
37х1 | 677 | 19,9 |
4х1,5 | 125 | 9,2 |
5х1,5 | 165 | 10 |
7х1,5 | 203 | 10,7 |
10х1,5 | 292 | 13,3 |
14х1,5 | 367 | 14,4 |
19х1,5 | 469 | 15,9 |
27х1,5 | 668 | 19,3 |
37х1,5 | 866 | 21,5 |
4х2,5 | 185 | 10,2 |
5х2,5 | 224 | 11 |
7х2,5 | 282 | 11,9 |
10х2,5 | 408 | 14,9 |
14х2,5 | 520 | 16,1 |
19х2,5 | 672 | 17,9 |
27х2,5 | 956 | 21,7 |
37х2,5 | 1274 | 24,6 |
4х4 | 267 | 11,8 |
5х4 | 327 | 12,8 |
7х4 | 415 | 13,9 |
10х4 | 606 | 17,6 |
4х6 | 355 | 13 |
5х6 | 437 | 14,2 |
7х6 | 562 | 15,4 |
10х6 | 840 | 19,9 |
