АКВВГз-ХЛ |

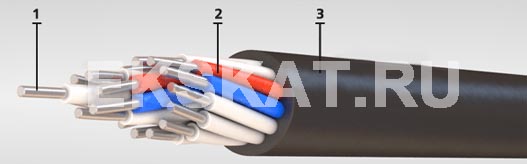

- Алюминиевая однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
- Изоляция из поливинилхлоридного пластиката.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил. - Оболочка из поливинилхлоридного пластиката.
В кабелях марки АКВВГз оболочка с заполнением пространства между жилами.
Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).
Кабели марки КВВГз применяются для электроустановок требующих уплотнения кабелей при вводе.
Параметры исполнения:
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба кабеля при прокладке:
Кабель наруж. диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наруж. диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наруж. диаметром от 25 мм. не менее 6-ти диаметров кабеля
Срок службы:
при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
при прокладке в помещениях, туннелях, каналах не менее 25 лет
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
АКВВГз-ХЛ | ||
4х2,5 | 125 | 10,2 |
5х2,5 | 148 | 11,1 |
7х2,5 | 176 | 11,9 |
10х2,5 | 257 | 14,9 |
14х2,5 | 307 | 16,1 |
19х2,5 | 384 | 17,9 |
27х2,5 | 548 | 21,7 |
37х2,5 | 714 | 24,7 |
4х4 | 171 | 11,8 |
5х4 | 205 | 12,9 |
7х4 | 246 | 14 |
10х4 | 363 | 17,6 |
4х6 | 210 | 13 |
5х6 | 255 | 14,2 |
7х6 | 307 | 15,4 |
10х6 | 473 | 19,9 |
4х10 | 314 | 15,8 |
5х10 | 382 | 17,3 |
7х10 | 485 | 19,3 |
10х10 | 747 | 25 |
