ПвПу2г |

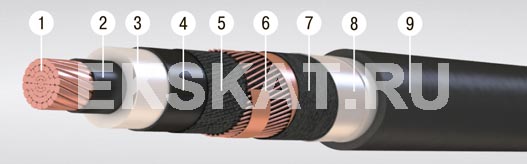

Элементы конструкции:
- Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 кв.мм.;
- Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
- Изоляция из сшитого полиэтилена (Пв);
- Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
- Разделительный слой из электропроводящей водоблокирующей ленты (Г);
- Экран из медных проволок, скреплённых медной лентой:
• сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
• сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
• сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более. - Разделительный слой из водоблокирующей ленты;
- Слой из алюмополимерной ленты (2Г);
- Оболочка из полиэтилена увеличенной толщины (Пу);
Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.
Область применения:
Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.
Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.
Строительная длина кабелей определяется по согласованию с заказчиком. Допускаются маломерные отрезки длиной не менее 50 метров в количестве не более 5% от общей длины партии.
Срок службы кабелей - 30 лет.
