ПвВГ |

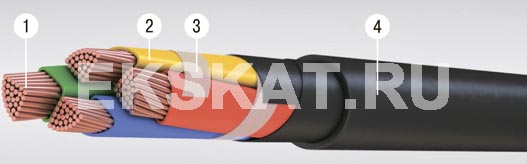

Элементы конструкции:
- Медная токопроводящая жила:
- количество жил: 1: сечение жил: от 10 до 625 кв. мм,
- количество жил: 2, 3, 4, 5: сечение жил: от 10 до 240 кв. мм; - Изоляция из сшитого полиэтилена (цветовая маркировка жил);
- Скрепляющая обмотка (для кабелей сечением 50 кв. мм и выше);
- Оболочка из ПВХ пластиката.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
• для прокладки на специальных кабельных эстакадах, по мостам и в блоках.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.
Количество и сечение жил, шт х кв.мм |
Масса кабеля кг/км |
Наружный диаметр мм |
3x16+1х10 ож | 652 | 17 |
3x25+1х16 ож | 1006 | 20,4 |
3x35+1х16 ож | 1280 | 22 |
3x50+1х25 ож | 1757 | 26 |
3x70+1x35 | 1852 | 29,5 |
3x95+1x50 | 2107 | 33,1 |
3x120+1x70 | 3536 | 37,7 |
3x150+1x70 | 4060 | 41,8 |
3x185+1x95 | 4771 | 47 |
3x240+1x120 | 6120 | 52,2 |
4x10 ож | 476 | 14,8 |
4x16 ож | 705 | 17 |
4x25 ож | 1098 | 21,2 |
4x35 ож | 1488 | 23,9 |
4x50 ож | 1965 | 27 |
4x70 | 2357 | 29,9 |
4x95 | 2673 | 33,6 |
4x120 | 4526 | 37 |
4x150 | 5202 | 41,3 |
4x185 | 6100 | 45,7 |
4x240 | 7851 | 51,1 |
