КШВЭПбШнг-LS-6 |

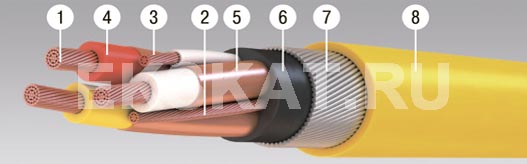

Элементы конструкции:
1. Токопроводящая жила, скрученная из медных проволок (класс 2).
2. Жила заземления.
3. Вспомогательная жила.
4. Изоляция основных и вспомогательной жил из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 30 или из ПВХ пластиката.
5. Экран основных токопроводящих жил из медной ленты.
6. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 28.
7. Броня из стальных оцинкованных проволок.
8. Наружная оболочка синего или голубого цвета для кабеля на напряжение 1140 В, желтого или оранжевого цвета для кабеля на напряжение 6000 В из ПВХ пластиката пониженной пожароопасности с кислородным индексом не менее 35.
Примечание: наличие и сечение вспомогательной жилы и сечение заземляющей жилы по согласованию с заказчиком.
Область применения:
Кабели марки КШВЭПбШнг-LS предназначены для прокладки по вертикальным выработкам шахт в электрических сетях на номинальное переменное напряжение 6,0 кВ частотой 50 Гц на основных жилах и до 220 В на вспомогательных жилах.
Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.
Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана. Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей - не менее 8 лет.
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х6 | 1х6 | 1х6 | - | - |
3х10 | 1х6 | 1х6 | 35,0 | 2617 |
3х16 | 1х6 | 1х6 | 37,2 | 3023 |
3х25 | 1х6 | 1х10 | 40,0 | 3589 |
3х35 | 1х6 | 1х16 | 43,0 | 4210 |
3х50 | 1х10 | 1х16 | 47,8 | 5496 |
3х70 | 1х10 | 1х16 | 51,5 | 6467 |
3х95 | 1х10 | 1х16 | 55,7 | 7677 |
3х120 | 1х10 | 1х16 | 59,2 | 8798 |
3х150 | 1х10 | 1х16 | 62,8 | 10070 |
3х185 | 1х10 | 1х16 | 67,5 | 11776 |
3х240 | 1х10 | 1х16 | 73,1 | 14127 |
