КГЭНШ |

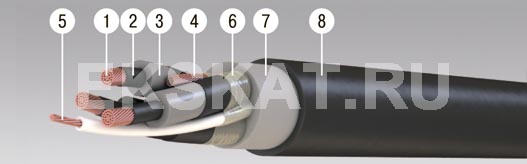

Элементы конструкции:
- Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
- Полупроводящие экраны из электропроводящей резины типа РЭМ-1;
- Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
- Вспомогательная жила;
- Жила заземления;
- Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
- Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
- Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШ-1 озоностойкой, антисептированной).
Примечание: Наружный экран основных жил отделяется от изоляции без её повреждения. Это позволяет упростить разделку кабеля, исключив повреждение изоляции жил при выполнении разделки, снизить аварийность кабелей в концевых разделах, уменьшить трудозатраты на монтаж и ремонт кабеля.
По требованию потребителя оболочка может быть изготовлена жёлтого цвета, что уменьшает возможность повреждения кабеля при эксплуатации.
Область применения:
Кабели предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В.
Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.
Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми гриба-ми. Кабели не распространяют горение при одиночной прокладке.
Срок службы кабелей - не менее 3-х лет.
Количество и сечение жил, шт х кв.мм |
Номинальный наружный диаметр, мм |
Масса кабеля, кг/км |
||
основных | вспомогательных | заземления | ||
3х25 | 1х10 | - | 44,4 | 3000 |
3х35 | 1х10 | - | 48,2 | 3539 |
3х50 | 1х16 | - | 51,9 | 4286 |
3х70 | 1х16 | - | 57,3 | 5626 |
3х70 | 1х25 | - | 57,3 | 5689 |
3х95 | 1х25 | - | 63,5 | 6903 |
3х120 | 1х35 | - | 69,0 | 8044 |
3х120 | 1х50 | - | 69,0 | 8170 |
3х25 | 1х10 | 1х6 | 44,4 | 3014 |
3х35 | 1х10 | 1х6 | 48,2 | 3550 |
3х50 | 1х16 | 1х10 | 51,9 | 4329 |
3х70 | 1х16 | 1х10 | 57,3 | 5650 |
3х95 | 1х25 | 1х10 | 63,5 | 6922 |
3х120 | 1х35 | 1х10 | 69,0 | 8058 |
