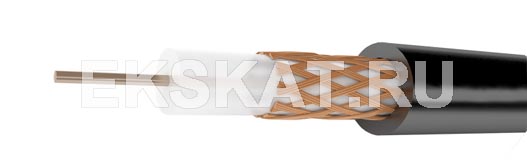

КВСФ-150 |
- Медная токопроводящая монопроволочная посеребренная жила (Число и диаметр проволок внутреннего проводника, мм 2х7х0.2 )
- Изоляция выполнена из фторопласта марки Ф-4МБ
- Экран-оплётка изготовлен из меднолужёной проволоки
- Наружная оболочка из фторопласта марки Ф-4Д с перекрытием маркой Ф-4МБ
Область применения
Радиочастотный кабель марки КВСФ обеспечивает передачу и/или приём радио- и видеосигнала, успешно применяется для межприборного соединения и монтажа соответствующих приборов и установок, которые работают в диапазонах метровых, дециметровых и сантиметровых радиоволн. Марка КВСФ также используется в процессе изготовления армированных шнуров для связи с видеоприборами, телевизионных удлинителей, телеспусков антенн и телевизионной проводки, которая прокладывается внутри служебных помещений и сооружений. Марка КВСФ отличается устойчивостью к механическим нагрузкам.
Требования к стойкости при механических воздействиях
Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Допустимое число изгибов кабелей:
при радиусе изгиба, равном пяти максимальным наружным размерам кабеля - 50
при радиусе изгиба, равном 10 максимальным наружным размерам кабеля - 70
Наружный диаметр кабеля, мм | Не более 8.68 |
Масса кабеля, кг/км | 103.0 |
