РК 75-4.8-36 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Электрическая ёмкость кабеля: 52±3,0 пФ/м.
- Коэффициент затухания при частоте не более:
- 200 МГц — 0,080 дБ/м;
- 500 МГц — 0,127 дБ/м;
- 800 МГц — 0,178 дБ/м;
- 1000 МГц — 0,193 дБ/м;
- 2000 МГц — 0,286 дБ/м
Область применения
Кабели применяются для строительства домовых распределительных сетей и систем видеонаблюдения.
Конструкция аналогична кабелям типа SAT.
Минимальный радиус изгиба при монтаже — не менее 35 мм.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля — 12 лет.

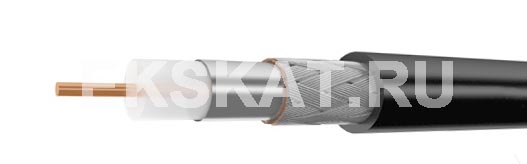

РК 75-4,8-36 | ||||
Элементы конструкции: | ||||
---|---|---|---|---|
Внутренний проводник | медная проволока, (номин. диаметр 1,13 мм) | |||
Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 4,8±0,12 мм) | |||
Внешний проводник | экран фольгированный + оплётка из медных луженых проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 38 %) | |||
Оболочка | ПВХ пластикат | |||
Технические параметры: | ||||
Расчетная масса кабеля, кг/км | 40,5 | |||
Наружный диаметр кабеля, мм | 6,60±0,25 мм | |||
Диапазон температур эксплуатации, ºС | от –40 до +70 |
