КГ-ХЛ-380 |

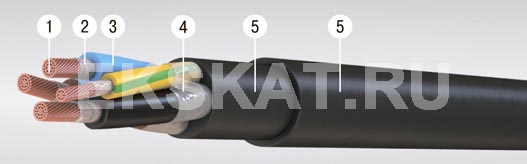

Элементы конструкции:
- Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая; - Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
- Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.
Область применения:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.
Срок службы – не менее 4 лет.
| Количество и сечение жил, шт х кв.мм |
Расчетная масса кабеля, кг/км (справочная) |
Номинальный наружный диаметр не более, мм |
| 1х2,5 | 70 | 5,8 |
| 1х4 | 80 | 6,4 |
| 1х6 | 110 | 7,4 |
| 1х10 | 180 | 9,5 |
| 1х16 | 250 | 10,5 |
| 1х25 | 360 | 12,3 |
| 1х35 | 480 | 14,4 |
| 1х50 | 670 | 16,2 |
| 1х70 | 860 | 18 |
| 1х95 | 1210 | 21,6 |
| 1х120 | 1460 | 23,5 |
| 2х0,75 | 70 | 7,5 |
| 2х1,0 | 80 | 7,9 |
| 2х1,5 | 100 | 8,4 |
| 2х2,5 | 150 | 10,3 |
| 2х4 | 190 | 11,4 |
| 2х6 | 280 | 13,9 |
| 2х10 | 490 | 18,9 |
| 2х16 | 650 | 20,9 |
| 2х25 | 1030 | 24,6 |
| 2х35 | 1380 | 29 |
| 2х50 | 1890 | 32,6 |
| 2х70 | 2500 | 37,4 |
| 2х95 | 3330 | 42,7 |
| 2х120 | 4020 | 46,6 |
| 2х0,75+1х0,75 | 80 | 7,9 |
| 2х1,0+1х1,0 | 100 | 8,3 |
| 2х1,5+1х1,5 | 120 | 8,8 |
| 2х2,5+1х1,5 | 160 | 11 |
| 2х2,5+1х2,5 | 170 | 11 |
| 2х4+1х2,5 | 230 | 12,1 |
| 2х6+1х4 | 340 | 14,7 |
| 2х10+1х6 | 550 | 19,1 |
| 2х16+1х6 | 800 | 22,1 |
| 2х16+1х10 | 860 | 22,1 |
| 2х25+1х10 | 1140 | 26,2 |
| 2х25+1х16 | 1230 | 26,2 |
| 2х35+1х10 | 1340 | 29 |
| 2х35+1х16 | 1490 | 29 |
| 2х50+1х16 | 2050 | 33 |
| 2х50+1х25 | 2090 | 33 |
| 2х70+1х25 | 2660 | 37,9 |
| 2х70+1х35 | 2750 | 37,9 |
| 2х95+1х35 | 3600 | 43,2 |
| 2х95+1х50 | 3740 | 43,2 |
| 2х120+1х35 | 4270 | 47,2 |
| 2х120+1х70 | 4570 | 47,2 |
| 3х0,75 | 80 | 7,9 |
| 3х1,0 | 100 | 8,3 |
| 3х1,5 | 120 | 8,8 |
| 3х2,5 | 180 | 11 |
| 3х4 | 240 | 12,1 |
| 3х6 | 350 | 14,7 |
| 3х10 | 620 | 20 |
| 3х16 | 830 | 22,1 |
| 3х25 | 1290 | 26,2 |
| 3х35 | 1730 | 30,8 |
| 3х50 | 2460 | 35,7 |
| 3х70 | 3150 | 39,7 |
| 3х95 | 4250 | 45,4 |
| 3х120 | 5160 | 49,6 |
| 3х0,75+1х0,75 | 100 | 8,6 |
| 3х1,0+1х1,0 | 120 | 9,1 |
| 3х1,5+1х1,5 | 140 | 9,6 |
| 3х2,5+1х1,5 | 210 | 12 |
| 3х4+1х2,5 | 300 | 13,8 |
| 3х6+1х4 | 420 | 16,2 |
| 3х10+1х6 | 690 | 21,2 |
| 3х16+1х6 | 920 | 24,3 |
| 3х16+1х10 | 990 | 24,3 |
| 3х25+1х10 | 1570 | 29,9 |
| 3х25+1х16 | 1610 | 29,9 |
| 3х35+1х10 | 1780 | 32,7 |
| 3х35+1х16 | 1800 | 32,7 |
| 3х35+1х25 | 1970 | 32,7 |
| 3х50+1х16 | 2790 | 37,9 |
| 3х50+1х25 | 2810 | 37,9 |
| 3х70+1х25 | 3270 | 42,2 |
| 3х70+1х35 | 3370 | 42,2 |
| 3х70+1х50 | 3600 | 42,2 |
| 3х95+1х25 | 4680 | 48,3 |
| 3х95+1х35 | 4740 | 48,3 |
| 3х95+1х50 | 4910 | 48,3 |
| 3х120+1х35 | 5910 | 55 |
| 3х120+1х70 | 6230 | 55 |
| 4х1,0 | 110 | 8,8 |
| 4х1,5 | 140 | 9,6 |
| 4х2,5 | 220 | 12 |
| 4х4 | 310 | 13,8 |
| 4х6 | 430 | 16,2 |
| 4х10 | 770 | 21,9 |
| 4х16 | 1050 | 24,3 |
| 4х25 | 1680 | 29,9 |
| 4х35 | 2230 | 35 |
| 4х50 | 3100 | 39,2 |
| 4х70 | 3990 | 43,7 |
| 4х95 | 5390 | 50,1 |
| 5х1,0 | 140 | 9,6 |
| 5х1,5 | 180 | 10,5 |
| 5х2,5 | 280 | 13,2 |
| 5х4 | 390 | 15,1 |
| 5х6 | 550 | 17,8 |
| 5х10 | 940 | 24 |
| 5х16 | 1380 | 27,8 |
| 5х25 | 2040 | 32,8 |
| 5х35 | 2720 | 38,4 |
| 5х50 | 3800 | 43,1 |
| 5х70 | 4890 | 48,2 |
| 5х95 | 6880 | 57,5 |
