КПГСТ

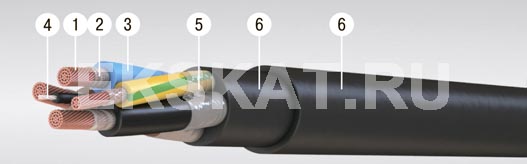

Элементы конструкции:
  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИЭП-1 на основе этилен-пропиленовых каучуков,
    маркировка жил:
    • цифровая: 1, 2, 3, 4,5, жила заземления - 0,
    • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника.
  5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  6. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок  службы – 4 года.

Номинальное переменное напряжение частотой 50 Гц, кВ: 0,66
Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Гарантийный срок эксплуатации, месяц: 6
Длительно допустимая температура нагрева жил, °C: 85
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Номинальное постоянное напряжение, кВ: 1,0
Радиус изгиба кабелей, наружных диаметров: 5
Растягивающее усилие кабелей на 1 кв.мм, не более, Н: 19,6
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм
3x2,5+1x1,5 290 13,2
3x4,0+1x2,5 410 15,5
3x6,0+1x4,0 560 18
3x10+1x6,0 950 23,5
3x16+1x6,0 1300 27,6
3x25+1x10 2000 33,3
3x35+1x10 2500 39,8
3x50+1x16 3200 44,6
3x70+1x25 4690 50
3x95+1x35 6000 55,8
3x120+1x35 7500 61
3x2,5+1x1,5+1x1,5 320 14,3
3x4,0+1x2,5+1x2,5 500 17,8
3x4,0+1x2,5+2x2,5 580 18,8
3x6,0+1x4,0+1x4,0 650 20,6
3x6,0+1x4,0+2x4,0 810 22
3x10+1x6,0+2x6,0 1300 28,3
3x16+1x6,0+2x6,0 1780 32,4
3x25+1x10+2x10 2700 39,5
3x35+1x10+2x10 3400 45
3x50+1x16+2x10 4400 50,5
