БИФМ-Н |

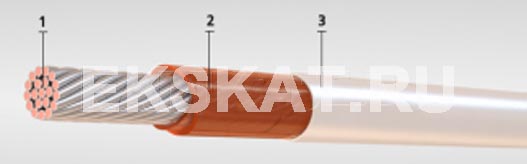

Элементы конструкции:
- Токопроводящая жила скрученная из медных никелированных проволок или бронзовых никелированных проволок для сечений 0,20-бр, 0,35-бр и 0,50-бр мм2
- Изоляция в виде обмотки из полиимидно-фторопластовых плёнок (FEP/Polyimide/FEP)
- Покрытие из фторопласта-4МД (FEP).
Область применения:
Провода облегчённые малогабаритные предназначены для фиксированного монтажа бортовой электрической сети авиационной техники и работы при напряжении до 250В переменного тока частоты до 6000 Гц (350 В постоянного тока) при атмосферном давлении до 0,67кПа или 600В переменного тока частоты 6000 Гц (750В постоянного тока) при атмосферном давлении до 60кПа и температуре от минус 60 °С до плюс 200 °С. Климатическое исполнение - В.
| Марка провода и сечение, кв.мм | Минимальный диаметр, мм | Номинальный диаметр, мм | Масса провода, кг/км |
| БИФМ-Н-0,20 | 1,00 | 1,16 | 3,23 |
| БИФМ-Н-0,20-бр | 1,00 | 1,16 | 3,22 |
| БИФМ-Н-0,35 | 1,15 | 1,31 | 4,45 |
| БИФМ-Н-0,35-бр | 1,15 | 1,31 | 4,43 |
| БИФМ-Н-0,50 | 1,30 | 1,46 | 5,94 |
| БИФМ-Н-0,50-бр | 1,30 | 1,46 | 5,92 |
| БИФМ-Н-0,75 | 1,55 | 1,71 | 8,89 |
| БИФМ-Н-1,00 | 1,70 | 1,86 | 11,04 |
| БИФМ-Н-1,50 | 2,00 | 2,16 | 16,14 |
| БИФМ-Н-2,50 | 2,50 | 2,66 | 26,76 |
| БИФМ-Н-2,50 | 2,50 | 2,66 | 26,76 |
