ТНВПВЭнг |

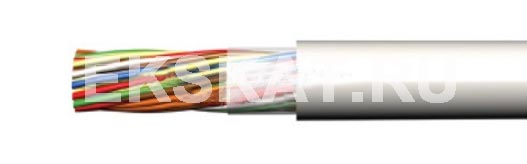

Элементы конструкции
- медные жилы,
- изоляция из ПВХ пластиката,
- обмотка из синтетических нитей или лент на главные пучки,
- поясная изоляция из полимерной ленты,
- обмотка из стеклоленты,
- экран из фольгированного композиционного гибкого алюмофлекса с медной луженой контактной проволокой,
- оболочка серого цвета из ПВХ композиции пониженной пожароопасности
Область применения
Кабели предназначены для монтажа станционного и абонентского оборудования, работающего в диапазоне частот использования до 16 Мгц включительно (категория 3).
Кабели предназначены для использования в системах на напряжение до 145 В переменного тока номинальной частотой 50 Гц или 200 В постоянного тока.
Кабели применяются для прокладки в пучках внутри помещений, в местах, характеризующихся электромагнитым влиянием.
Кабели не распространяют горение при прокладке в пучках.
| Число пар и диаметр жил | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ТНВПВЭнг | ||
| 10x2x0,51 | 76,5 | 8,7 |
| 16x2x0,51 | 113,0 | 10,6 |
| 24x2x0,51 | 159,0 | 11,9 |
| 25x2x0,51 | 165,0 | 12,1 |
| 32x2x0,51 | 205,0 | 14,5 |
| 48x2x0,51 | 296,0 | 17,4 |
| 50x2x0,51 | 307,0 | 17,6 |
| 64x2x0,51 | 385,0 | 19,8 |
| 100x2x0,51 | 581,0 | 24,4 |
