СБВГ |

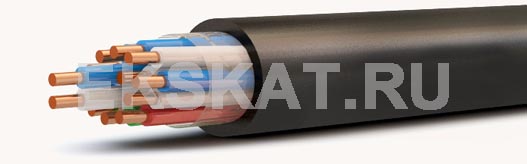

Элементы конструкции
1. Токопроводящая жила из медной мягкой круглой проволоки
2. Изоляция из полиэтилена
3. Полиэтилентерефталатная пленка
4. Оболочка из ПВХ пластиката
Применение
Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Условия эксплуатации
Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.
Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.
Кабели с экраном защищены от внешних электромагнитных полей. Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
| Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБВГ | |||
| 3х0,8 | 1х(3х0,8) | 47 | 6,5 |
| 4х0,8 | 1х(4х0,8) | 55 | 7 |
| 5х0,8 | 1х(5х0,8) | 64 | 7,5 |
| 12х0,8 | 1х(12х0,8) | 120 | 9,5 |
| 16х0,8 | 2х(5х0,8)+1х(6х1) | 150 | 10,5 |
| 30х0,8 | 3х(10х0,8) | 251 | 13 |
| 3х2х0,8 | 1х(3х2х0,8) | 77 | 6,5 |
| 4х2х0,8 | 1х(4х2х0,8) | 92 | 7 |
| 7х2х0,8 | 1х(7х2х0,8) | 146 | 11 |
| 10х2х0,8 | 1х(10х2х0,8) | 192 | 12,5 |
| 12х2х0,8 | 3х(4х2х0,8) | 221 | 13 |
| 15х2х0,8 | 3х(5х2х0,8) | 266 | 14,5 |
| 3х0,9 | 1х(3х0,9) | 61 | 7,5 |
| 4х0,9 | 1х(4х0,9) | 72 | 8 |
| 5х0,9 | 1х(5х0,9) | 84 | 9 |
| 7х0,9 | 1х(7х0,9) | 105 | 9,5 |
| 9х0,9 | 1х(9х0,9) | 138 | 11 |
| 12х0,9 | 1х(12х0,9) | 169 | 12 |
| 16х0,9 | 2х(5х0,9)+1х(6х0,9) | 210 | 13,5 |
| 19х0,9 | 2х(6х0,9)+1х(7х0,9) | 239 | 14 |
| 21х0,9 | 3х(7х0,9) | 259 | 14,5 |
| 24х0,9 | 3х(8х0,9) | 294 | 16 |
| 27х0,9 | 3х(9х0,9) | 321 | 16,5 |
| 30х0,9 | 3х(10х0,9) | 349 | 17 |
| 33х0,9 | 3х(11х0,9) | 375 | 17,5 |
| 37х0,9 | 3х(9х0,9)+1х(10х0,9) | 402 | 18 |
| 42х0,9 | 3х(11х0,9)+1х(9х0,9) | 444 | 20 |
| 48х0,9 | 4х(12х0,9) или 6х(8х0,9) | 597 | 20,5 |
| 61х0,9 | 5х(10х0,9)+1х(11х0,9) | 746 | 23 |
| 3х2х0,9 | 1х(3х2х0,9) | 97 | 10,5 |
| 4х2х0,9 | 1х(4х2х0,9) | 118 | 11,5 |
| 7х2х0,9 | 1х(7х2х0,9) | 176 | 13,5 |
| 10х2х0,9 | 1х(10х2х0,9) | 236 | 16 |
| 12х2х0,9 | 3х(4х2х0,9) | 274 | 17 |
| 14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 311 | 18 |
| 19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 402 | 20,5 |
| 24х2х0,9 | 3х(8х2х0,9) | 518 | 23,5 |
| 27х2х0,9 | 3х(9х2х0,9) | 572 | 24,5 |
| 30х2х0,9 | 3х(10х2х0,9) | 624 | 25,5 |
| 3х1,0 | 1х(3х1,0) | 65 | 8,5 |
| 4х1,0 | 1х(4х1,0) | 78 | 9 |
| 5х1,0 | 1х(5х1,0) | 90 | 9,5 |
| 7х1,0 | 1х(7х1,0) | 112 | 10 |
| 9х1,0 | 1х(9х1,0) | 149 | 12 |
| 12х1,0 | 1х(12х1,0) | 183 | 13 |
| 16х1,0 | 2х(5х1,0)+1х(6х1,0) | 228 | 14,5 |
| 19х1,0 | 2х(6х1,0)+1х(7х1,0) | 259 | 15 |
| 21х1,0 | 3х(7х1,0) | 282 | 15,5 |
| 24х1,0 | 3х(8х1,0) | 319 | 17 |
| 27х1,0 | 3х(9х1,0) | 349 | 17,5 |
| 30х1,0 | 3х(10х1,0) | 381 | 18 |
| 33х1,0 | 3х(11х1,0) | 412 | 19 |
| 37х1,0 | 3х(9х1,0)+1х(10х1,0) | 453 | 19,5 |
| 42х1,0 | 3х(11х1,0)+1х(9х1,0) | 538 | 22 |
| 48х1,0 | 4х(12х1,0) | 596 | 22,5 |
| 61х1,0 | 5х(10х1,0)+1х(11х1,0) | 729 | 24,5 |
| 1х2х1,0 | 1х2х1,0 | 53 | 8,5 |
| 3х2х1,0 | 1х(3х2х1,0) | 117 | 11,5 |
| 4х2х1,0 | 1х(4х2х1,0) | 142 | 12,5 |
| 7х2х1,0 | 1х(7х2х1,0) | 212 | 15 |
| 10х2х1,0 | 1х(10х2х1,0) | 282 | 17,5 |
| 12х2х1,0 | 3х(4х2х1,0) | 326 | 18,5 |
| 14х2х1,0 | 2х(5х2х1,0)+1(4х2х1,0) | 369 | 20 |
| 19х2х1,0 | 2х(6х2х1,0)+1х(7х2х1,0) | 502 | 22,5 |
| 24х2х1,0 | 3х(8х2х1,0) | 610 | 25 |
| 27х2х1,0 | 3х(9х2х1,0) | 674 | 26 |
| 30х2х1,0 | 3х(10х2х1,0) | 736 | 27 |
