КГПпЭУКУ 1х2х0,78

Описание
Характеристики
Вес, диаметры

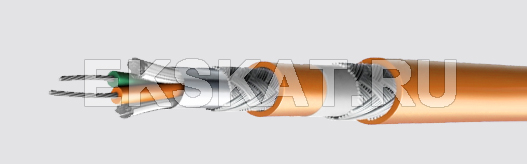

Элементы конструкции

Пары с многопроволочными медными лужеными жилами диаметром 0,78 мм
Изоляция - пористый полиэтилен
Экран - алюмолавсановая лента
Оплетка - медные луженые проволоки плотностью не менее 55%
Оболочка - термопластичный полиуретан
Водоблокирующая лента
Броня - оплетка из стальных оцинкованных проволок
Шланг - термопластичный полиуретан

Область применения

Кабели симметричные парной скрутки для промышленной сети ProfiBus-DP (тип А) одиночной прокладки бронированные. Кабели соответствуют требованиям нормативных документов по нераспространению горения при одиночной прокладке. КГПпЭУКУ эксплуатируются внутри и вне помещений, в химически активных средах, возможна прокладка в грунтах категории I-III. Кабели имеют защитные покровы от грызунов.

Волновое сопротивление при частоте 1 МГц, Ом:	150 ± 15
Омическая асимметрия жил в паре, не более, %:	3
Электрическая емкость пары, пФ/м:	35,0
Электрическое сопротивление жилы постоянному току, Ом/км:	57,0
Электрическое сопротивление экрана постоянному току, Ом/км:	12,2

Массогабаритные и эксплуатационные параметры

Маркоразмер

Наружный размер кабелей, D_H. не более, мм

Мин. радиус изгиба кабелей, мм

Расчетная масса 1 км кабелей, кг

Диапазон допустимых температур окруж. среды, °С

Срок службы кабелей, не менее, лет

КГПпЭУКУ 1x2x0,78

15,6

15 х Dн при монтаже

и 10 х Dн однократно при эксплуатации

236,2

-30 + 50 при монтаже и -60 + 70 при эксплуатации
