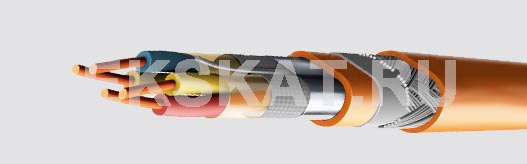

КСБСКнг(А)-FRHF |
- Пары с однопроволочными медными жилами диаметром от 0,64 до 1,78 мм.
- Изоляция - огнестойкая кремнийорганическая резина.
- Полиимидная пленка.
- Барьер из огнестойкой ленты.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - безгалогенная полимерная композиция.
- Водоблокирующая лента.
- Броня - оплетка из стальных оцинкованных проволок.
- Шланг - безгалогенная полимерная композиция (для прокладки на открытом воздухе черный шланг).
Область применения
Огнестойкие кабели промышленного интерфейса КСБСКнг(А)-FRHF предназначены для одиночной и групповой прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других автоматических системах безопасности и жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Могут использоваться в сетях, работающих по таким стандартам как RS-485, Profibus, CAN, LON и прочим. Кабели КСБСКнг(А)-FRHF не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг-FRLS, полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут, имеют сертификат соответствия требованиям «Технического регламента о пожарной безопасности». Кабели предназначены для прокладки на объектах повышенной пожарной опасности - метрополитен, суда, промышленные предприятия, школы, больницы, офисные помещения, высотные здания. Могут также использоваться на атомных станциях, в системах класса безопасности 2-4, вне гермозоны. Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель КСБСКнг(А)- FRHF с защитным шлангом чёрного цвета – для прокладки на открытом воздухе. Допускается эксплуатация кабеля в условиях кратковременных воздействий минерального масла и бензина, возможна прокладка в грунтах категории I-III. Имеют защитные покровы от грызунов.
Электрические параметры | |||||||
---|---|---|---|---|---|---|---|
Номинальный диаметр жил D, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
Эквивалентное сечение жил, мм2 | 0,35 | 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление цепи (двух жил пары) постоянному току при 20 °C, не более, Ом/км | 126,0 | 74,8 | 51,0 | 37,6 | 25,2 | 16,0 | |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
Электрическая ёмкость пары, не более, пФ/м | 70 | 75 | 75 | 80 | 85 | 95 | |
Коэффициент затухания на частотах, не более, дБ/100м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
39 кГц | 0,43 | 0,39 | 0,29 | 0,27 | 0,24 | 0,21 | |
1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 |
Массогабаритные и эксплуатационные параметры | |||||
---|---|---|---|---|---|
Марка кабеля КСБСКнг(А)-FRHF Nx2xD |
Наружный размер, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса, кг/км |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
КСБСКнг(А)-FRHF 1x2x0,64 | 11,1 | 15 Х Dн допускается однократно 10 Х Dн |
182,9 | монтаж: – 15 ÷ 50 эксплуат.: – 60 ÷ 70 |
40 |
КСБСКнг(А)-FRHF 2x2x0,64 | 15,4 | 275,1 | |||
КСБСКнг(А)-FRHF 1x2x0,80 | 12,1 | 205,7 | |||
КСБСКнг(А)-FRHF 2x2x0,80 | 16,8 | 316,4 | |||
КСБСКнг(А)-FRHF 1x2x0,98 | 12,5 | 225,8 | |||
КСБСКнг(А)-FRHF 2x2x0,98 | 17,6 | 356,1 | |||
КСБСКнг(А)-FRHF 1x2x1,13 | 13,4 | 248,5 | |||
КСБСКнг(А)-FRHF 2x2x1,13 | 19,0 | 395,5 | |||
КСБСКнг(А)-FRHF 1x2x1,38 | 14,3 | 278,2 | |||
КСБСКнг(А)-FRHF 2x2x1,38 | 20,4 | 446,8 | |||
КСБСКнг(А)-FRHF 1x2x1,78 | 15,3 | 316,7 | |||
КСБСКнг(А)-FRHF 2x2x1,78 | 22,4 | 524,7 |
