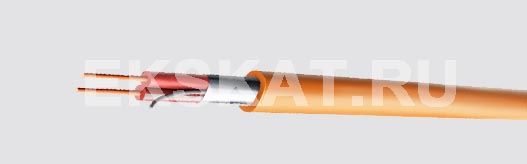

КШСЭнг(А)-FRHF |
Элементы конструкции
- Пары со сдвоенными однопроволочными медными жилами диаметром 0,52 мм.
- Изоляция -огнестойкая кремнийорганическая резина.
- Экран - алюмолавсановая лента с контактным проводником из медной луженой проволоки.
- Оболочка - безгалогенная полимерная композиция.
Область применения
Огнестойкие кабели КШСЭнг(А)-FRHF предназначены для шлейфов пожарной сигнализации. Их применяют в качестве кабелей связи между пожарными извещателями и приёмно-контрольным прибором в адресных и безадресных системах пожарной сигнализации. Кабели полностью удовлетворяют требованиям нормативных документов по нераспространению горения при групповой прокладке, по огнестойкости в течение 180 минут. Сертифицированы в системе пожарной безопасности и ГОСТ Р. Кабели используются на таких объектах повышенной пожарной опасности как школы, больницы, офисы, промышленные предприятия и др. Прокладываются внутри помещений.
Электрические параметры | |
---|---|
Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом / км | 100 |
Электрическое сопротивление изоляции жил при 20 °С, не менее, МОм x км | 100 |
Электрическая ёмкость, не более, нФ/км | 75 |
Рабочее напряжение, не более, В | 300 |
Массогабаритные и эксплуатационные параметры | ||||||
---|---|---|---|---|---|---|
Маркоразмер | Диаметр жил, D,мм |
Наружный размер кабеля, Dн, не более, мм | Мин. радиус изгиба кабеля, мм | Расчетная масса 1км кабеля, кг | Диапазон рабочих температур, °С | Срок службы, не менее, лет |
КШСЭнг(A)-FRHF 1x2x0,52 | 0,52 | 3,7х5,0 | 10 Х Dн допускается однократно 7 Х Dн |
22,5 | монтаж: –10 ÷ 50 эксплуат.: –50 ÷ 70 |
30 |
КШСЭнг(A)-FRHF 2x2x0,52 | 6,3 | 38,2 | ||||
КШСЭнг(A)-FRHF 3x2x0,52 | 7,8 | 57,1 | ||||
КШСГЭнг(A)-FRHF 1x2x0,60 | 0,60 | 4,1х5,1 | 27,6 | |||
КШСГЭнг(A)-FRHF 2x2x0,60 | 6,5 | 48,1 | ||||
КШСГЭнг(A)-FRHF 3x2x0,60 | 8,1 | 71,2 |
