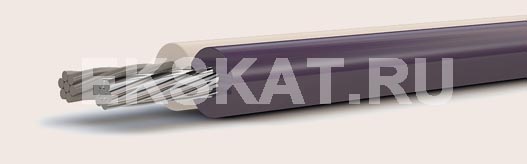

ПТГВ-ХА |
Элементы конструкции
1. Семипроволочные (3 класс) токопроводящие жилы из хромели и алюмели
2. Изоляция из ПВХ пластиката
3. На поверхности изоляции жил из хромели и меди нанесена продольная риска по всей длине провода. Провода с медной токопроводящей жилой меньшего сечения изготавливаются без риски.
Область применения
Термоэлектродные кабели и провода предназначены для присоединения термопар к средствам измерения температуры.
Условия эксплуатации
Провода и кабели прокладываются под навесом или в помещениях, трубах, где отсутствует прямое воздействие солнечного излучения и атмосферных осадков. Термоэлектродные провода могут прокладываться внутри приборов, но при требовании механической прочности, применяются провода с защитной оболочкой из поливинилхлоридного пластиката.
Число жил и номинальное сечение, мм2 | Наружные размеры, мм | ||
2х1,0 | 2,8х6,6 | ||
2х1,5 | 3,1х7,2 | ||
2х2,5 | 3,7х8,4 |
