КГ-380 |

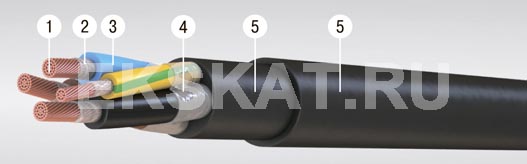

Элементы конструкции:
- Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая; - Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
- Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.
Область применения:
Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В. Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.
сечение жил,
шт х кв.мм |
Расчетная масса кабеля,
кг/км (справочная) |
Номинальный наружный
диаметр не более, мм |
1х2,5
|
50
|
5,8
|
1х4
|
65
|
6,4
|
1х6
|
85
|
7,4
|
1х10
|
140
|
9,5
|
1х16
|
195
|
10,5
|
1х25
|
285
|
12,3
|
1х35
|
385
|
14,4
|
1х50
|
540
|
16,2
|
1х70
|
730
|
18,0
|
1х95
|
990
|
21,6
|
1х120
|
1200
|
23,5
|
2х0,75
|
85
|
7,5
|
2х1,0
|
95
|
7,9
|
2х1,5
|
105
|
8,4
|
2х2,5
|
145
|
10,3
|
2х4
|
190
|
11,4
|
2х6
|
250
|
13,9
|
2х10
|
480
|
18,9
|
2х16
|
580
|
20,9
|
2х25
|
830
|
24,6
|
2х35
|
1050
|
29,0
|
2х50
|
1500
|
32,6
|
2х70
|
2050
|
37,4
|
2х95
|
2750
|
42,7
|
2х120
|
3300
|
46,6
|
2х0,75+1х0,75
|
100
|
7,9
|
2х1,0+1х1,0
|
110
|
8,3
|
2х1,5+1х1,5
|
125
|
8,8
|
2х2,5+1х1,5
|
155
|
11,0
|
2х2,5+1х2,5
|
175
|
11,0
|
2х4+1х2,5
|
220
|
12,1
|
2х6+1х4
|
300
|
14,7
|
2х10+1х6
|
520
|
19,1
|
2х16+1х6
|
620
|
22,1
|
2х25+1х10
|
915
|
26,2
|
2х25+1х16
|
1000
|
26,2
|
2х35+1х10
|
1150
|
29,0
|
2х35+1х16
|
1200
|
29,0
|
2х50+1х16
|
1630
|
33,0
|
2х50+1х25
|
1690
|
33,0
|
2х70+1х25
|
2250
|
37,9
|
2х70+1х35
|
2315
|
37,9
|
2х95+1х35
|
2900
|
43,2
|
2х95+1х50
|
3050
|
43,2
|
2х120+1х35
|
3450
|
47,2
|
2х120+1х70
|
3750
|
47,2
|
3х0,75
|
100
|
7,9
|
3х1,0
|
110
|
8,3
|
3х1,5
|
125
|
8,8
|
3х2,5
|
175
|
11,0
|
3х4
|
230
|
12,1
|
3х6
|
310
|
14,7
|
3х10
|
580
|
20
|
3х16
|
750
|
22,1
|
3х25
|
1060
|
26,2
|
3х35
|
1450
|
30,8
|
3х50
|
2000
|
35,7
|
3х70
|
2700
|
39,7
|
3х95
|
3500
|
45,4
|
3х120
|
4200
|
49,6
|
3х0,75+1х0,75
|
120
|
8,6
|
3х1,0+1х1,0
|
130
|
9,1
|
3х1,5+1х1,5
|
150
|
9,6
|
3х2,5+1х1,5
|
200
|
12,0
|
3х4+1х2,5
|
300
|
13,8
|
3х6+1х4
|
370
|
16,2
|
3х10+1х6
|
650
|
21,2
|
3х16+1х6
|
800
|
24,3
|
3х16+1х10
|
900
|
24,3
|
3х25+1х10
|
1200
|
29,9
|
3х25+1х16
|
1310
|
29,9
|
3х35+1х10
|
1510
|
32,7
|
3х35+1х16
|
1550
|
32,7
|
3х35+1х25
|
1710
|
32,7
|
3х50+1х16
|
2170
|
37,9
|
3х50+1х25
|
2210
|
37,9
|
3х70+1х25
|
2900
|
42,2
|
3х70+1х35
|
3200
|
42,2
|
3х70+1х50
|
3250
|
42,2
|
3х95+1х25
|
3800
|
48,3
|
3х95+1х35
|
3810
|
48,3
|
3х95+1х50
|
4080
|
48,3
|
3х120+1х35
|
4800
|
55,0
|
3х120+1х70
|
5200
|
55,0
|
4х1,0
|
130
|
8,8
|
4х1,5
|
150
|
9,6
|
4х2,5
|
210
|
12,0
|
4х4
|
300
|
13,8
|
4х6
|
380
|
16,2
|
4х10
|
720
|
21,9
|
4х16
|
930
|
24,3
|
4х25
|
1410
|
29,9
|
4х35
|
1800
|
35,0
|
4х50
|
2600
|
39,2
|
4х70
|
3450
|
43,7
|
4х95
|
4490
|
50,1
|
5х1,0
|
160
|
9,6
|
5х1,5
|
180
|
10,5
|
5х2,5
|
260
|
13,2
|
5х4
|
370
|
15,1
|
5х6
|
480
|
17,8
|
5х10
|
820
|
24,0
|
5х16
|
1180
|
27,8
|
5х25
|
1710
|
32,8
|
5х35
|
2280
|
38,4
|
5х50
|
3200
|
43,1
|
5х70
|
4250
|
48,2
|
5х95
|
5750
|
57,5
|
