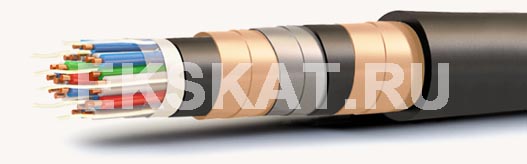

Элементы конструкции

1.       Токопроводящая жила из медной мягкой круглой проволоки

2.       Изоляция жил из полиэтилена в виде сплошного концентрического слоя

3.       Заполнение сердечника - водоблокирующие нити, проложенные продольно между скрученными парами

4.       Поясная изоляция - водоблокирующие ленты и ленты ПЭТ-Э пленки

5.       Выпрессованная усиленная алюминиевая оболочка

6.       Внутренняя оболочка из полиэтилена

7.       Защитный покров - броня из двух стальных лент и защитный шланг из полиэтилена

Применение

Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации

Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при  отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.

Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.

Кабели с экраном  защищены от внешних электромагнитных полей.  Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
