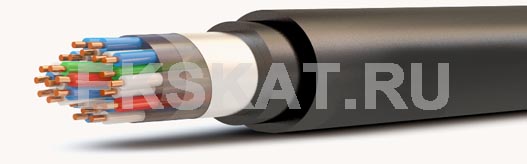

Элементы конструкции

1.       Токопроводящая жила из медной мягкой круглой проволоки

2.       Изоляция из полиэтилена

3.       Гидрофобный заполнитель

4.       Полиэтилентерефталатная пленка

5.       Поясная изоляция из ПВХ пластиката или полиэтилена

6.       Экран из алюмофлекса

7.       Двойная оболочка из полиэтилена

Применение

Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации

Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при  отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.

Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.

Кабели с экраном  защищены от внешних электромагнитных полей.  Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
