СБВГЭ

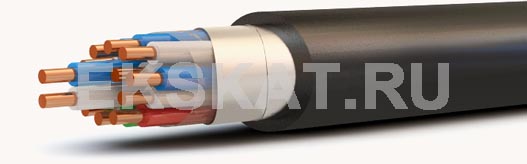

Элементы конструкции

1.       Токопроводящая жила из медной мягкой круглой проволоки

2.       Изоляция из полиэтилена

3.       Полиэтилентерефталатная пленка

4.       Экран из алюмофлекса

5.       Оболочка из ПВХ пластиката

Применение

Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации

Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при  отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.

Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.

Кабели с экраном  защищены от внешних электромагнитных полей.  Бронированные кабели используются в местах, где возможны механические воздействия на кабель.

Гарантийный срок эксплуатации, год: 4,5
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +60
Температура окружающей среды, нижний предел, °C: -40
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Относительное удлинение при разрыве изоляции, %: 300
Относительное удлинение при разрыве оболочки, %: 125
Прочность при растяжении изоляции, МПа: 9
Прочность при растяжении оболочки, МПа: 9
Радиус изгиба кабелей, наружных диаметров: 7
Строительная длина, не менее м: 300
Электрическое сопротивление изоляции, не менее МОм*км: 5000
