БПВЛ |

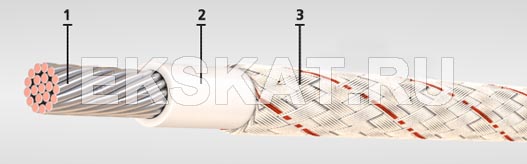

Элементы конструкции:
-
Токопроводящая жила скрученная из медных луженых проволок
-
Изоляция из ПВХ пластиката
-
Оплетка из антисептированной хлопчатобумажной пряжи и полиэфирных нитей в соотношении 1:1. Провода выполняются сплошной расцветкой оплетки или введением в оплетку цветных нитей. Для расцветки используются цвета: белый, желтый, красный, голубой. Провода имеют отличительную нить предприятия красного цвета в оплетке в виде пряди по основному тону.
Область применения:
Провод предназначен для фиксированного монтажа электрической сети, в том числе авиа-ционной техники. Провода изготовляются в климатическом исполнении УХЛ и В. Провода должны быть стойкими к воздействию механических, климатических и биологических факто-ров, таких как: синусоидальная вибрация, акустический шум, механический удар одиночного и многократного действий, линейное ускорение (5000 м.с-2), атмосферное пониженное (0,670 кПа (мм.рт.ст)) и повышенное (295 кПа (мм.рт.ст)) давление, пониженная температура среды (минус 30 0С), соляной туман, динамическая пыль (песок), статическая пыль (песок), атмо-сферные конденсированные осадки (иней и роса), плесневые грибы. Кроме того провода должны быть устойчивы к кратковременному воздействию масла и бензина в течение 6 ч и керосина в течение 20 ч.; должны быть малогорючими, при этом скорость распространения пламени должна быть не более 50 мм в 30 с.; стойкими к воздействию специальных факторов.| Cечение |
Конструкция жилы |
Эл.сопрот.жилы Ом/км |
Макс.диаметр, мм |
Масса, кг/км |
|
0.35 |
7x0.26 |
58.0 |
2.4 |
7.1 |
|
0.50 |
7x0.30 |
41.3 |
2.7 |
8.9 |
|
0.75 |
7x0.37 |
26.8 |
2.9 |
11.8 |
|
1.0 |
19x0.26 |
20.5 |
3.2 |
16.5 |
|
1.5 |
19x0.32 |
13.3 |
3.6 |
23.0 |
|
2.5 |
19x0.42 |
8.0 |
4.1 |
35.0 |
|
4.0 |
7x7x0.32 |
5.0 |
5.0 |
50.0 |
|
6.0 |
7x11x0.37 |
3.3 |
6.2 |
73.0 |
|
10.0 |
7x13x0.37 |
2.0 |
7.4 |
127 |
|
16.0 |
7x12x0.49 |
1.2 |
8.7 |
179 |
|
25.0 |
7x19x0.49 |
0.8 |
10.0 |
270 |
|
35.0 |
7x27x0.49 |
0.57 |
11.9 |
372 |
|
50.0 |
37x7x0.49 |
0.40 |
13.6 |
515 |
|
70.0 |
27x7x0.68 |
0.29 |
16.6 |
695 |
|
95.0 |
37x7x0.68 |
0.20 |
17.9 |
952 |
