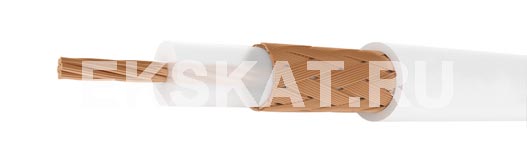

РК 50-4-11

Элементы конструкции
  • Волновое сопротивление:
    • для РК 50-4-11 — 50±2,0 Ом;
    • для РК 50-4-11К — 50±3,0 Ом.
  • Сопротивление связи: не более 10 МОм/м.
  • Коэффициент затухания при частоте не более 3000 МГц — 1,15 дБ/м.
  • Электрическая ёмкость кабеля: 100 пФ/м.

Область применения

Кабель предназначен для передачи сигналов в антенных трактах систем радиосвязи.
Минимальный радиус изгиба:

  • при монтаже при t = 5 °C и выше — 50 мм;
  • при монтаже при t < 5 °C — 100 мм.

Срок службы кабеля — 15 лет.


  РК 50-4-11 РК 50-4-11К
Элементы конструкции:
Внутренний проводник медная проволока, (номин. диаметр 1,37 мм)
Изоляция сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 4,6±0,12 мм)
Внешний проводник две оплётки из медных проволок номинальным диаметром 0,15 мм, (плотность каждой оплётки - 88-92 %) оплётка из медных проволок номинальным диаметром 0,15 мм, (плотность оплётки - 88-92 %)
Оболочка светостабилизированный полиэтилен низкой плотности
Технические параметры:
Расчетная масса кабеля, кг/км 97,3 66,2
Наружный диаметр кабеля, мм 7,80±0,25 7,0±0,25
Диапазон температур эксплуатации, ºС от –60 до +85 от –60 до +85
