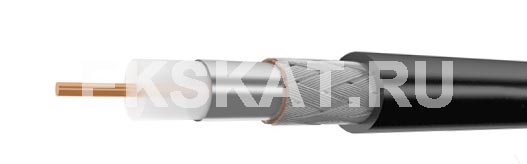

РК 50-3.7-352 |
Электрические параметры
- Волновое сопротивление: 50±2,5 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,09 дБ/м;
- 200 МГц — 0,13 дБ/м;
- 500 МГц — 0,20 дБ/м;
- 800 МГц — 0,26 дБ/м;
- 1000 МГц — 0,31 дБ/м.
- Электрическая ёмкость расчетная: 179,5 пФ/м.
Область применения
Кабель предназначен для передачи телевизионных сигналов при коллективном приеме телепрограмм, для систем кабельного и спутникового телевидения.
Минимальный радиус изгиба при монтаже — не менее 30 мм.
Прокладка и монтаж кабеля должны производиться при t не ниже 0 °С.
Срок службы кабеля:
- РК 50–3,7–351 — 15 лет;
- РК 50–3,7–352 — 8 лет.
РК 50-3,7-351 | РК 50-3,7-352 | |
Элементы конструкции: | ||
---|---|---|
Внутренний проводник | медная проволока, (номин. диаметр 1,37 мм) | |
Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 3,7±0,12 мм) | |
Внешний проводник | экран фольгированный + оплётка из медных луженых проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 38 %) | |
Оболочка | ПВХ пластикат | светостабилизированный полиэтилен низкой плотности |
Технические параметры: | ||
Расчетная масса кабеля, кг/км | 44 | 36 |
Наружный диаметр кабеля, мм | 6,10±0,15 | 6,10±0,15 |
Диапазон температур эксплуатации, ºС | от –40 до +70 | от –60 до +85 |
