МРШМ

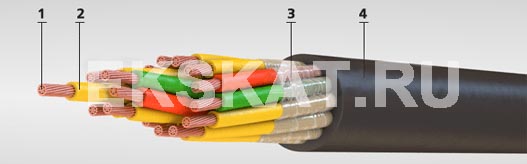

 Элементы конструкции:
  1. Токопроводящая жила, скрученная из медных проволок:
    • для сечений 1,0 кв.мм - класс 4,
    • для сечений 1,5 кв.мм и 2,5 кв.мм - класс 5;
  2. Изоляция из резины на основе натурального и бутадиенового каучуков,
    маркировка жил:
    • цветовая - счётная пара;
  3. Обмотка из полиэтилентерефталатной плёнки;
  4. Оболочка из резины на основе изопренового и бутадиенового каучуков.

Область применения:

Кабели предназначены для эксплуатации при переменном напряжении до 380 В частотой до 1200 Гц или постоянном напряжении 500 В.

Кабели предназначены для гибкого токоперехода и работы в диапазоне температур от минус 50°С до плюс 65°С с многократными изгибами и закручиваниями. Кабели изготавливаются для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Кабели устойчивы к воздействию синусоидальной вибрации в диапазоне частот до 5000 Гц и амплитудой ускорения до 400 м/с2, акустического шума в диапазоне частот до 10000 Гц и уровня звукового давления до 170 дБ, механического удара одиночного действия с пиковым ударным ускорением до 10000 м/с2, механического удара многократного действия с пиковым ударным ускорением до 1500 м/с2, линейного ускорения до 5000 м/с2, повышенного атмосферного давления 2,95х105 Па. Кабели стойки к воздействию солнечного излучения (суммарное время воздействия - 500 часов), инея, морского тумана, плесневых грибов и динамической пыли. Кабели выдерживают 250 циклов перемоток на барабан с диаметром шейки, равным 12 диаметрам кабеля, при температуре не менее минус 50°С.

Наработка кабелей - 50000 часов. Минимальный срок службы - 15 лет. Гарантийный срок службы - 15 лет.

Монтаж при температуре, не ниже °C: -20
Температура окружающей среды, верхний предел, °C: +65
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Длительно допустимая температура на жиле, ° С: 65
Испытательное переменное напряжение частотой 50 Гц, кВ: 2
Многократные изгибы кабеля при угле изгиба ±90°,число циклов: 1000
Рабочее переменное напряжение частотой до 1200 Гц, В: 380
Рабочее постоянное напряжение, В: 500
Радиус изгиба кабелей, наружных диаметров: 8
Строительная длина, не менее м: 125
Электрическое сопротивление изоляции, не менее МОм*км: 100

Количество
и сечение
жил, шт х кв.мм
Наружный диаметр
мм
Масса кабеля
кг/км
2х1,0  11,1  139
2х1,5  11,7  170
2х2,5  13,5  228
4х1,0  12,5  189
4х1,5  13,2  224
4х2,5  15,3  319
7х1,0  14,4  280
7х1,5  15,3  337
7х2,5  18  494
12х1,0  18,2  436
12х1,5  19,4  529
12х2,5  24,2  842
16х1,0  20  549
16х1,5  22,4  718
16х2,5  26,7  1072
19х1,0  21  676
19х1,5  23,5  824
24х1,0  25,3  835
24х1,5  27,1  1020
27х1,0  25,8  917
27х1,5  27,6  1120
33х1,0  27,6  1079
33х1,5  29,6  1329
37х1,0  28,6  1188
37х1,5  30,7  1467
