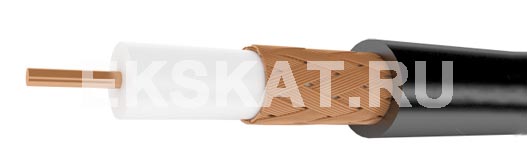

РК 50-3-151 |
Электрические параметры
- Волновое сопротивление: 50±2,5 Ом.
- Сопротивление связи: не более 320 МОм/м.
- Электрическая ёмкость кабеля: 100 пФ/м.
- Коэффициент укорочения длины волны: 1,51.
- Максимальная мощность при частоте 1 ГГц — 200 Вт.
- Сопротивление изоляции: не менее 5000 МОм х км.
- Сопротивление внутреннего проводника постоянному току: не более 33 Ом/км.
- Сопротивление внешнего проводника постоянному току: не более 18 Ом/км.
- Испытательное напряжение изоляции частотой 50 Гц: 2,5 кВ.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,11 дБ/м;
- 200 МГц — 0,16 дБ/м;
- 500 МГц — 0,27 дБ/м;
- 800 МГц — 0,35 дБ/м;
- 1000 МГц — 0,42 дБ/м;
Область применения
Кабель предназначен для передачи телевизионных сигналов при коллективном приеме телепрограмм, для систем кабельного и спутникового телевидения.
Конструктивное исполнение аналогично кабелям по типу RG-58.
Кабель может использоваться с соединителями типов BNC, TNC, N, FME, SMA, SMB и UHF.
Не распространяет горение при одиночной прокладке (ГОСТ Р МЭК 332-1-96).
Срок службы кабеля — 8 лет.
| РК 50-3-151 | РК 50-3-152 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | девятнадцать медных проволок, (номин. диаметр 0,18 мм) | |
| Изоляция | сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 2,95±0,10 мм) | |
| Внешний проводник | оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 85 %) | |
| Оболочка | сплошная, из ПВХ пластиката | сплошная, из светостабилизированного полиэтилена низкой плотности |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 34,4 | 29,2 |
| Наружный диаметр кабеля, мм | 4,95±0,15 | 4,95±0,15 |
| Диапазон температур эксплуатации, ºС | от –40 до +70 | от –60 до +85 |
