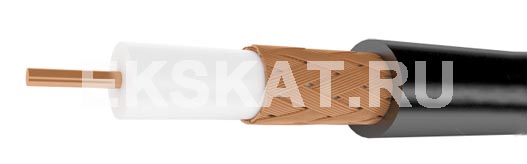

РК 50-2-13 |
Электрические параметры
- Волновое сопротивление: 50±2,0 Ом.
- Коэффициент затухания при частоте не более 200 МГц — 0,3 дБ/м.
- Коэффициент затухания при частоте не более 3000 МГц — 1,60 дБ/м.
- Сопротивление связи при относительной влажности воздуха до 98% — не более 320 МОм/м.
- Электрическая ёмкость кабеля: 100 пФ/м.
- Коэффициент укорочения длины волны: 1,52.
Область применения
Кабель предназначен для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний.
Применяется с разработанными для данного кабеля соединителями типов 3,5/1,52 «град» и SMA.
Не распространяет горение при одиночной прокладке (ГОСТ Р МЭК 332-1-96).
Минимальный радиус изгиба:
- при транспортировании и хранении — 40 мм;
- при монтаже при t = 5 °C и выше — 20 мм;
- при монтаже при t < 5 °C — 40 мм.
Срок службы кабеля — 15 лет (для РК 50-2-15 — 8 лет).
| РК 50-2-11 | РК 50-2-13 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,67 мм) | |
| Изоляция | сплошная, из полиэтилена низкой плотности, (диаметр по изоляции 2,2±0,10 мм) | |
| Внешний проводник | оплётка из медных проволок номинальным диаметром 0,10 мм, (плотность оплётки 88–92 %) | |
| Оболочка | светостабилизированный полиэтилен низкой плотности | ПВХ пластикат |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 19,1 | 21,4 |
| Наружный диаметр кабеля, мм | 3,7±0,20 | 3,7±0,20 |
| Диапазон температур эксплуатации, ºС | от –60 до +85 | от –40 до +70 |
