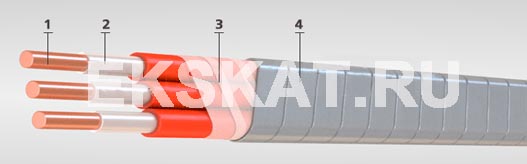

КППБПТ-120 |
- Медная однопроволочная жила (класс 1), может быть луженой
- Двухслойная изоляция из композиций блоксополимера пропилена с этиленом
- Подушка из лент нетканого полотна
- Броня из стальной оцинкованной ленты
Область применения:
Кабели предназначены для электропитания погружных электродвигателей на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц.
Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1). Первый слой изоляции устойчив к ионам меди. Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления не более 0,1 МПа на 1 м длины. При спуско-подъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10° на длине 5 м. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.
Срок службы - не менее 5 лет.
| Количество и сечение жил, шт х кв.мм |
Масса кабеля, кг/км |
Наружный размер, не более мм |
| 3 х 10,0 | 890 | 12,0 х 29,5 |
| 3 х 13,3 | 1020 | 12,5 х 31,1 |
| 3 х 16,0 | 1105 | 12,9 х 32,2 |
| 3 х 25,0 | 1430 | 14,0 х 35,6 |
| 3 х 35,0 | 1780 | 15,1 х 38,8 |
