КПБП-90

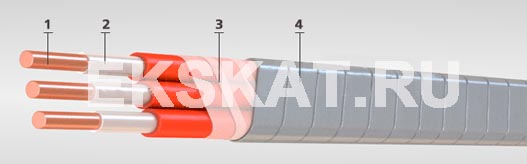

Элементы конструкции
  1. Медная однопроволочная жила (класс 1)
  2. Двухслойная изоляция из полиэтилена (HDPE)
  3. Подушка из лент нетканого полотна
  4. Броня  из стальной оцинкованной ленты

Область применения:

Кабели предназначены для электропитания погружных электродвигателей на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц.

Кабели предназначены для эксплуатации на суше в макроклиматических районах с умеренным и холодным климатом (УХЛ1, 5). Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления не более 0,02 МПа на 1 м длины. При спуско-подъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10° на длине 5 м. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Срок службы - не менее 5 лет.

Максимальная рабочая температура жилы, °С: 90
Монтаж при температуре, не ниже °C: -35
Температура окружающей среды, верхний предел, °C: +90
Температура окружающей среды, нижний предел, °C: -60
Гарантийный срок эксплуатации, месяц: 18
Испытательное постоянное напряжение, кВ: 18
Электрическое сопротивление изоляции, не менее МОм*км: 2500

Количество и сечение жил,
шт х кв.мм
Масса кабеля,
кг/км
Наружный размер,
не более мм
3х6,0  769  10,7х27,0
3х10,0  950  13,6х33,8
3х16,0  1177  15,0х37,4
3х25,0  1615  15,4х43,0
3х35,0  2098  18,0х48,2
3х50,0  2641  19,7х52,3
