СБПБГ |

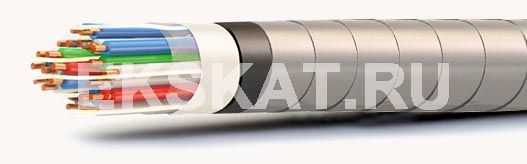

Элементы конструкции
- медные жилы,
- изоляция из ПЭ,
- поясная изоляция из полиэтилентерефталатной ленты,
- экран из алюминиевой ленты (по согласованию) с медной контактной проволокой,
- оболочка из ПЭ,
- броня из двух стальных оцинкованных лент
Область применения
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики.
Кабели применяются для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям.
Кабели должны быть защищены от прямого солнечного излучения.
| Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБПБГ | |||
| 3х0,9 | 1х(3х0,9) | 193 | 11,8 |
| 4х0,9 | 1х(4х0,9) | 210 | 12,3 |
| 5х0,9 | 1х(5х0,9) | 228 | 12,8 |
| 7х0,9 | 1х(7х0,9) | 255 | 13,3 |
| 9х0,9 | 1х(9х0,9) | 308 | 14,8 |
| 12х0,9 | 1х(12х0,9) | 347 | 15,8 |
| 16х0,9 | 2х(5х0,9)+1х(6х0,9) | 399 | 16,8 |
| 19х0,9 | 2х(6х0,9)+1х(7х0,9) | 433 | 17,8 |
| 21х0,9 | 3х(7х0,9) | 459 | 18,8 |
| 24х0,9 | 3х(8х0,9) | 633 | 20,8 |
| 27х0,9 | 3х(9х0,9) | 663 | 21,3 |
| 30х0,9 | 3х(10х0,9) | 699 | 21,8 |
| 33х0,9 | 3х(11х0,9) | 737 | 22,3 |
| 37х0,9 | 3х(9х0,9)+1х(10х0,9) | 782 | 22,8 |
| 42х0,9 | 3х(11х0,9)+1х(9х0,9) | 870 | 24,8 |
| 48х0,9 | 4х(12х0,9) или 6х(8х0,9) | 924 | 25,3 |
| 61х0,9 | 5х(10х0,9)+1х(11х0,9) | 1098 | 27,8 |
| 3х2х0,9 | 1х(3х2х0,9) | 260 | 13,8 |
| 4х2х0,9 | 1х(4х2х0,9) | 291 | 15,8 |
| 7х2х0,9 | 1х(7х2х0,9) | 380 | 17,8 |
| 10х2х0,9 | 1х(10х2х0,9) | 451 | 20,8 |
| 12х2х0,9 | 3х(4х2х0,9) | 503 | 21,8 |
| 14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 546 | 22,8 |
| 19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 660 | 25,3 |
| 24х2х0,9 | 3х(8х2х0,9) | 984 | 27,8 |
| 27х2х0,9 | 3х(9х2х0,9) | 1035 | 29,3 |
| 30х2х0,9 | 3х(10х2х0,9) | 1068 | 30,3 |
