СБПБбШв |

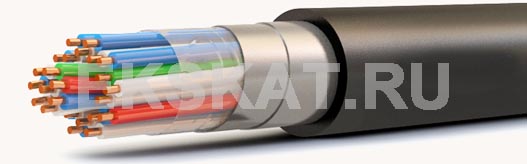

Элементы конструкции
1. Токопроводящие жилы из меди
2. Изоляция из полиэтилена
3. Полиэтилентерефталатная пленка
4. Оболочка и полиэтилена
5. Броня из двух стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката
Применение
Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Условия эксплуатации
Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.
Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.
Кабели с экраном защищены от внешних электромагнитных полей. Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
| Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБПБбШв | |||
| 3х0,9 | 1х(3х0,9) | 242 | 14,3 |
| 4х0,9 | 1х(4х0,9) | 263 | 14,8 |
| 5х0,9 | 1х(5х0,9) | 284 | 15,3 |
| 7х0,9 | 1х(7х0,9) | 314 | 16,3 |
| 9х0,9 | 1х(9х0,9) | 354 | 17,8 |
| 12х0,9 | 1х(12х0,9) | 407 | 18,8 |
| 16х0,9 | 2х(5х0,9)+1х(6х0,9) | 463 | 19,8 |
| 19х0,9 | 2х(6х0,9)+1х(7х0,9) | 501 | 20,3 |
| 21х0,9 | 3х(7х0,9) | 531 | 20,8 |
| 24х0,9 | 3х(8х0,9) | 576 | 22,3 |
| 27х0,9 | 3х(9х0,9) | 608 | 22,8 |
| 30х0,9 | 3х(10х0,9) | 644 | 23,3 |
| 33х0,9 | 3х(11х0,9) | 679 | 23,8 |
| 37х0,9 | 3х(9х0,9)+1х(10х0,9) | 725 | 24,8 |
| 42х0,9 | 3х(11х0,9)+1х(9х0,9) | 809 | 26,8 |
| 48х0,9 | 4х(12х0,9) или 6х(8х0,9) | 862 | 27,3 |
| 61х0,9 | 5х(10х0,9)+1х(11х0,9) | 1002 | 28,8 |
| 3х2х0,9 | 1х(3х2х0,9) | 323 | 16,8 |
| 4х2х0,9 | 1х(4х2х0,9) | 362 | 17,8 |
| 7х2х0,9 | 1х(7х2х0,9) | 450 | 18,8 |
| 10х2х0,9 | 1х(10х2х0,9) | 548 | 22,8 |
| 12х2х0,9 | 3х(4х2х0,9) | 605 | 23,8 |
| 14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 659 | 24,8 |
| 19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 790 | 25,8 |
| 24х2х0,9 | 3х(8х2х0,9) | 914 | 29,8 |
| 27х2х0,9 | 3х(9х2х0,9) | 1011 | 30,8 |
| 30х2х0,9 | 3х(10х2х0,9) | 1081 | 31,8 |
