СБЗПБГ

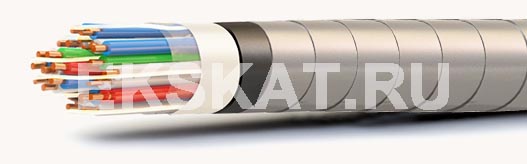

Элементы конструкции
  • медные жилы,
  • изоляция из ПЭ,
  • гидрофобное заполнение сердечника,
  • поясная изоляция из полиэтилентерефталатной ленты,
  • экран из алюминиевой ленты (по согласованию) с медной контактной проволокой,
  • оболочка из ПЭ,
  • броня из двух стальных оцинкованных лент

Область применения

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики.

Кабели применяются для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности.
Кабели должны быть защищены от прямого солнечного излучения.

Гарантийный срок эксплуатации, год: 4,5
Срок службы кабелей не менее, год: 17
Температура окружающей среды, верхний предел, °C: +60
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Относительное удлинение при разрыве изоляции, %: 300
Относительное удлинение при разрыве оболочки, %: 300
Прочность при растяжении изоляции, МПа: 9
Прочность при растяжении оболочки, МПа: 9
Радиус изгиба кабелей, наружных диаметров: 12
Строительная длина, не менее м: 300
Электрическое сопротивление изоляции, не менее МОм*км: 4000
Электрическое сопротивление токопроводящей жилы, Ом/км: 28,8

Количество и сечение жил, шт х кв.мм Система скрутки Масса кабеля, кг/км Наружный диаметр, мм
СБЗПБГ
3х0,9 1х(3х0,9) 196 12
4х0,9 1х(4х0,9) 213 12,5
5х0,9 1х(5х0,9) 232 13
7х0,9 1х(7х0,9) 258 13,5
9х0,9 1х(9х0,9) 316 15
12х0,9 1х(12х0,9) 355 16
16х0,9 2х(5х0,9)+1х(6х0,9) 409 17
19х0,9 2х(6х0,9)+1х(7х0,9) 442 18
21х0,9 3х(7х0,9) 469 19
24х0,9 3х(8х0,9) 654 21
27х0,9 3х(9х0,9) 680 21,5
30х0,9 3х(10х0,9) 716 22
33х0,9 3х(11х0,9) 755 22,5
37х0,9 3х(9х0,9)+1х(10х0,9) 799 23
42х0,9 3х(11х0,9)+1х(9х0,9) 909 25
48х0,9 4х(12х0,9) или 6х(8х0,9) 953 25,5
61х0,9 5х(10х0,9)+1х(11х0,9) 1127 28
3х2х0,9 1х(3х2х0,9) 272 14
4х2х0,9 1х(4х2х0,9) 304 16
7х2х0,9 1х(7х2х0,9) 400 18
10х2х0,9 1х(10х2х0,9) 487 21
12х2х0,9 3х(4х2х0,9) 546 22
14х2х0,9 2х(5х2х0,9)+1х(4х2х0,9) 594 23
19х2х0,9 2х(6х2х0,9)+1х(7х2х0,9) 724 25,5
24х2х0,9 3х(8х2х0,9) 1066 28
27х2х0,9 3х(9х2х0,9) 1127 29,5
30х2х0,9 3х(10х2х0,9) 1168 30,5
