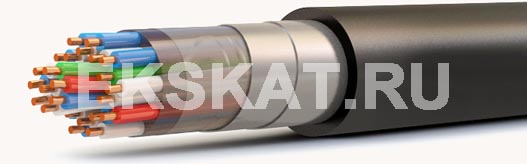

Элементы конструкции

1.       Токопроводящая жила из медной мягкой круглой проволоки
2.       Изоляция из полиэтилена
3.       Гидрофобный заполнитель
4.       Полиэтилентерефталатная пленка
5.       Оболочка и полиэтилена
6.       Броня из двух стальных оцинкованных лент
7.       Защитный шланг из полиэтилена

Применение

Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Условия эксплуатации

Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при  отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.

Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.

Кабели с экраном  защищены от внешних электромагнитных полей.  Бронированные кабели используются в местах, где возможны механические воздействия на кабель.

Гарантийный срок эксплуатации, год:	4,5
Монтаж при температуре, не ниже °C:	-15
Срок службы кабелей не менее, год:	17
Температура окружающей среды, верхний предел, °C:	+60
Температура окружающей среды, нижний предел, °C:	-50
Влажность воздуха при 35° C, %:	98
Испытательное переменное напряжение частотой 50 Гц, кВ:	2,5
Относительное удлинение при разрыве изоляции, %:	300
Относительное удлинение при разрыве оболочки, %:	300
Прочность при растяжении изоляции, МПа:	9
Прочность при растяжении оболочки, МПа:	9
Радиус изгиба кабелей, наружных диаметров:	12
Строительная длина, не менее м:	300
Электрическое сопротивление изоляции, не менее МОм*км:	4000
Электрическое сопротивление токопроводящей жилы, Ом/км:	28,8



Количество и сечение жил, шт х кв.мм	Система скрутки	Масса кабеля, кг/км	Наружный диаметр, мм
СБЗПБбШп
3х0,9	1х(3х0,9)	222	14
4х0,9	1х(4х0,9)	241	14,5
5х0,9	1х(5х0,9)	273	15,5
7х0,9	1х(7х0,9)	292	16
9х0,9	1х(9х0,9)	345	17,5
12х0,9	1х(12х0,9)	389	18,5
16х0,9	2х(5х0,9)+1х(6х0,9)	446	19,5
19х0,9	2х(6х0,9)+1х(7х0,9)	483	20,5
21х0,9	3х(7х0,9)	514	21
24х0,9	3х(8х0,9)	687	22,5
27х0,9	3х(9х0,9)	715	23
30х0,9	3х(10х0,9)	754	23,5
33х0,9	3х(11х0,9)	796	24
37х0,9	3х(9х0,9)+1х(10х0,9)	846	24,5
42х0,9	3х(11х0,9)+1х(9х0,9)	933	26,5
48х0,9	4х(12х0,9) или 6х(8х0,9)	1003	27
61х0,9	5х(10х0,9)+1х(11х0,9)	1208	28,5
3х2х0,9	1х(3х2х0,9)	314	17
4х2х0,9	1х(4х2х0,9)	352	18
7х2х0,9	1х(7х2х0,9)	448	20
10х2х0,9	1х(10х2х0,9)	555	22,5
12х2х0,9	3х(4х2х0,9)	614	23,5
14х2х0,9	2х(5х2х0,9)+1х(4х2х0,9)	674	25
19х2х0,9	2х(6х2х0,9)+1х(7х2х0,9)	816	27
24х2х0,9	3х(8х2х0,9)	957	29
27х2х0,9	3х(9х2х0,9)	1080	30,5
30х2х0,9	3х(10х2х0,9)	1156	31,5
