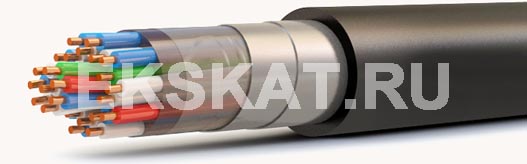

СБЗПБбШв |
Элементы конструкции
1. Токопроводящие жилы из меди
2. Изоляция из полиэтилена
3. Гидрофобный заполнитель
4. Полиэтилентерефталатная пленка
5. Оболочка и полиэтилена
6. Броня из двух стальных оцинкованных лент
7. Защитный шланг из ПВХ пластиката
Применение
Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Условия эксплуатации
Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.
Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.
Кабели с экраном защищены от внешних электромагнитных полей. Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|---|
СБЗПБбШв | |||
3х0,9 | 1х(3х0,9) | 246 | 14,5 |
4х0,9 | 1х(4х0,9) | 267 | 15 |
5х0,9 | 1х(5х0,9) | 289 | 15,5 |
7х0,9 | 1х(7х0,9) | 319 | 16,5 |
9х0,9 | 1х(9х0,9) | 365 | 18 |
12х0,9 | 1х(12х0,9) | 419 | 19 |
16х0,9 | 2х(5х0,9)+1х(6х0,9) | 477 | 20 |
19х0,9 | 2х(6х0,9)+1х(7х0,9) | 515 | 20,5 |
21х0,9 | 3х(7х0,9) | 547 | 21 |
24х0,9 | 3х(8х0,9) | 603 | 22,5 |
27х0,9 | 3х(9х0,9) | 632 | 23 |
30х0,9 | 3х(10х0,9) | 669 | 23,5 |
33х0,9 | 3х(11х0,9) | 706 | 24 |
37х0,9 | 3х(9х0,9)+1х(10х0,9) | 752 | 25 |
42х0,9 | 3х(11х0,9)+1х(9х0,9) | 858 | 27 |
48х0,9 | 4х(12х0,9) или 6х(8х0,9) | 903 | 27,5 |
61х0,9 | 5х(10х0,9)+1х(11х0,9) | 1047 | 29 |
3х2х0,9 | 1х(3х2х0,9) | 335 | 17 |
4х2х0,9 | 1х(4х2х0,9) | 377 | 18 |
7х2х0,9 | 1х(7х2х0,9) | 470 | 19 |
10х2х0,9 | 1х(10х2х0,9) | 584 | 23 |
12х2х0,9 | 3х(4х2х0,9) | 648 | 24 |
14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 707 | 25 |
19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 854 | 26 |
24х2х0,9 | 3х(8х2х0,9) | 996 | 30 |
27х2х0,9 | 3х(9х2х0,9) | 1103 | 31 |
30х2х0,9 | 3х(10х2х0,9) | 1181 | 32 |
