СБЗПБ

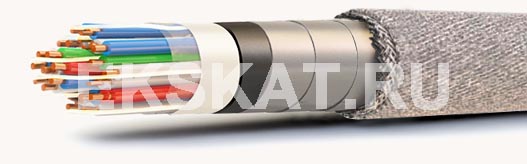

Элементы конструкции
  • медные жилы;
  • изоляция из ПЭ;
  • гидрофобное заполнение сердечника;
  • поясная изоляция из полиэтилентерефталатной ленты;
  • экран из алюминиевой ленты (по согласованию) с медной контактной проволокой;
  • оболочка из ПЭ;
  • броня из двух стальных оцинкованных лент;
  • наружный покров из стеклопряжи, битума и мелового раствора

Область применения

Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики.

Кабели применяются для прокладки в земле, в условиях агрессивной среды и повышенной влажности, если кабель не подвергается значительным растягивающим усилиям.
Кабели должны быть защищены от прямого солнечного излучения.

Гарантийный срок эксплуатации, год: 4,5
Срок службы кабелей не менее, год: 17
Температура окружающей среды, верхний предел, °C: +60
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 35° C, %: 98
Испытательное переменное напряжение частотой 50 Гц, кВ: 2,5
Относительное удлинение при разрыве изоляции, %: 300
Относительное удлинение при разрыве оболочки, %: 300
Прочность при растяжении изоляции, МПа: 9
Прочность при растяжении оболочки, МПа: 9
Радиус изгиба кабелей, наружных диаметров: 12
Строительная длина, не менее м: 300
Электрическое сопротивление изоляции, не менее МОм*км: 4000
Электрическое сопротивление токопроводящей жилы, Ом/км: 28,8

Количество и сечение жил, шт х кв.мм Система скрутки Масса кабеля, кг/км Наружный диаметр, мм
СБЗПБ
3х0,9 1х(3х0,9) 305 16
4х0,9 1х(4х0,9) 327 17
5х0,9 1х(5х0,9) 351 17,5
7х0,9 1х(7х0,9) 383 18
9х0,9 1х(9х0,9) 458 20
12х0,9 1х(12х0,9) 508 21
16х0,9 2х(5х0,9)+1х(6х0,9) 572 22
19х0,9 2х(6х0,9)+1х(7х0,9) 610 23
21х0,9 3х(7х0,9) 670 24
24х0,9 3х(8х0,9) 865 25,5
27х0,9 3х(9х0,9) 896 26
30х0,9 3х(10х0,9) 936 26,5
33х0,9 3х(11х0,9) 982 27
37х0,9 3х(9х0,9)+1х(10х0,9) 1016 28
42х0,9 3х(11х0,9)+1х(9х0,9) 1166 30
48х0,9 4х(12х0,9) или 6х(8х0,9) 1215 31
61х0,9 5х(10х0,9)+1х(11х0,9) 1416 33
3х2х0,9 1х(3х2х0,9) 399 19
4х2х0,9 1х(4х2х0,9) 433 20
7х2х0,9 1х(7х2х0,9) 532 22
10х2х0,9 1х(10х2х0,9) 782 26
12х2х0,9 3х(4х2х0,9) 921 27
14х2х0,9 2х(5х2х0,9)+1х(4х2х0,9) 991 28
19х2х0,9 2х(6х2х0,9)+1х(7х2х0,9) 1162 30
24х2х0,9 3х(8х2х0,9) 1366 33
27х2х0,9 3х(9х2х0,9) 1466 34
30х2х0,9 3х(10х2х0,9) 1556 35
