СБВГнг |

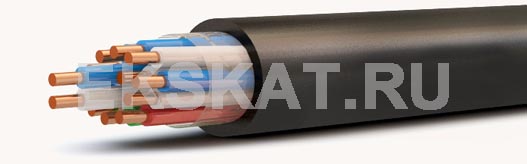

Элементы конструкции
1. Токопроводящая жила из медной мягкой круглой проволоки
2. Изоляция из полиэтилена
3. Полиэтилентерефталатная пленка
4. Оболочка из ПВХ пластиката пониженной горючести
Применение
Сигнально-блокировочные кабели предназначены для электрических установок железнодорожной сигнализации, централизации и блокировки, пожарной сигнализации и автоматики. Рассчитаны на номинальное напряжение 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.
Условия эксплуатации
Кабели прокладываются в пластмассовых трубопроводах, в земле, могут эксплуатироваться в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели должны быть защищены от прямого солнечного излучения. Кабели с гидрофобным заполнителем предназначены для эксплуатации в условиях повышенной влажности.
Кабели с оболочкой или защитным шлангом из ПВХ пластиката прокладываются в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Кабели марок СБВГ, СБВГЭ предназначены для одиночной прокладки, а кабели не распространяющие горение прокладываются в пучках.
Кабели с экраном защищены от внешних электромагнитных полей. Бронированные кабели используются в местах, где возможны механические воздействия на кабель.
| Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБВГнг | |||
| 3х0,8 | 1х(3х0,8) | 53 | 6,5 |
| 4х0,8 | 1х(4х0,8) | 61 | 7 |
| 5х0,8 | 1х(5х0,8) | 71 | 7,5 |
| 7х0,8 | 1х(7х0,8) | - | - |
| 9х0,8 | 1х(9х0,8) | - | - |
| 12х0,8 | 1х(12х0,8) | 130 | 9,5 |
| 16х0,8 | 2х(5х0,8)+1х(6х0,8) | 160 | 10,5 |
| 19х0,8 | 2х(6х0,8)+1х(7х0,8) | - | - |
| 21х0,8 | 3х(7х0,8) | - | - |
| 24х0,8 | 3х(8х0,8) | - | - |
| 27х0,8 | 3х(9х0,8) | - | - |
| 30х0,8 | 3х(10х0,8) | 256 | 13 |
| 33х0,8 | 3х(11х0,8) | - | - |
| 37х0,8 | 3х(9х0,8)+1х(10х0,8) | - | - |
| 42х0,8 | 3х(11х0,8)+1х(9х0,8) | - | - |
| 48х0,8 | 4х(12х0,8) | - | - |
| 61х0,8 | 5х(10х0,8)+1х(11х0,8) | - | - |
| 3х2х0,8 | 1х(3х2х0,8) | 85 | 6,5 |
| 4х2х0,8 | 1х(4х2х0,8) | 101 | 7 |
| 7х2х0,8 | 1х(7х2х0,8) | 153 | 11 |
| 10х2х0,8 | 1х(10х2х0,8) | 201 | 12 |
| 12х2х0,8 | 3х(4х2х0,8) | 231 | 13 |
| 15х2х0,8 | 3х(5х2х0,8) | 278 | 14,5 |
| 3х0,9 | 1х(3х0,9) | 65 | 7,5 |
| 4х0,9 | 1х(4х0,9) | 77 | 8 |
| 5х0,9 | 1х(5х0,9) | 89 | 9 |
| 7х0,9 | 1х(7х0,9) | 110 | 9,5 |
| 9х0,9 | 1х(9х0,9) | 146 | 11 |
| 12х0,9 | 1х(12х0,9) | 177 | 12 |
| 16х0,9 | 2х(5х0,9)+1х(6х0,9) | 219 | 13,5 |
| 19х0,9 | 2х(6х0,9)+1х(7х0,9) | 248 | 14 |
| 21х0,9 | 3х(7х0,9) | 270 | 14,5 |
| 24х0,9 | 3х(8х0,9) | 305 | 16 |
| 27х0,9 | 3х(9х0,9) | 338 | 16,5 |
| 30х0,9 | 3х(10х0,9) | 361 | 17 |
| 33х0,9 | 3х(11х0,9) | 389 | 17,5 |
| 37х0,9 | 3х(9х0,9)+1х(10х0,9) | 421 | 18 |
| 42х0,9 | 3х(11х0,9)+1х(9х0,9) | 468 | 20 |
| 48х0,9 | 4х(12х0,9) | 649 | 20,5 |
| 61х0,9 | 5х(10х0,9)+1х(11х0,9) | 802 | 23 |
| 3х2х0,9 | 1х(3х2х0,9) | 111 | 10,5 |
| 4х2х0,9 | 1х(4х2х0,9) | 133 | 11,5 |
| 5х2х0,9* | 1х(5х2х0,9) | 156 | 11,4 |
| 7х2х0,9 | 1х(7х2х0,9) | 195 | 13,5 |
| 10х2х0,9 | 1х(10х2х0,9) | 256 | 16 |
| 12х2х0,9 | 3х(4х2х0,9) | 295 | 17 |
| 14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 332 | 18 |
| 15х2х0,9* | 3х(5х2х0,9) | 350 | 16,9 |
| 19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 425 | 20,5 |
| 24х2х0,9 | 3х(8х2х0,9) | 546 | 23,5 |
| 27х2х0,9 | 3х(9х2х0,9) | 601 | 24,5 |
| 30х2х0,9 | 3х(10х2х0,9) | 654 | 25,5 |
| 3х1,0 | 1х(3х1,0) | 69 | 8,5 |
| 4х1,0 | 1х(4х1,0) | 82 | 9 |
| 5х1,0 | 1х(5х1,0) | 95 | 9,5 |
| 7х1,0 | 1х(7х1,0) | 118 | 10 |
| 9х1,0 | 1х(9х1,0) | 156 | 12 |
| 12х1,0 | 1х(12х1,0) | 191 | 13 |
| 16х1,0 | 2х(5х1)+1х(6х1) | 236 | 14,5 |
| 19х1,0 | 2х(6х1)+1х(7х1) | 269 | 15 |
| 21х1,0 | 3х(7х1) | 292 | 15,5 |
| 24х1,0 | 3х(8х1) | 331 | 17 |
| 27х1,0 | 3х(9х1) | 361 | 17,5 |
| 30х1,0 | 3х(10х1) | 393 | 18 |
| 33х1,0 | 3х(11х1) | 424 | 19 |
| 37х1,0 | 3х(9х1)+1х(10х1) | 466 | 19,5 |
| 42х1,0 | 3х(11х1)+1х(9х1) | 556 | 22 |
| 48х1,0 | 4х(12х1) | 613 | 22,5 |
| 61х1,0 | 5х(10х1)+1х(11х1) | 749 | 24,5 |
| 1х2х1,0 | 1х(2х1,0) | 54 | 8,5 |
| 3х2х1,0 | 1х(3х2х1,0) | 122 | 11,5 |
| 4х2х1,0 | 1х(4х2х1,0) | 151 | 12,5 |
| 7х2х1,0 | 1х(7х2х1,0) | 220 | 15 |
| 10х2х1,0 | 1х(10х2х1,0) | 291 | 17,5 |
| 12х2х1,0 | 3х(4х2х1,0) | 336 | 18,5 |
| 14х2х1,0 | 2х(5х2х1,0)+1(4х2х1,0) | 380 | 20 |
| 19х2х1,0 | 2х(6х2х1,0)+1х(7х2х1,0) | 516 | 22,5 |
| 24х2х1,0 | 3х(8х2х1,0) | 626 | 25 |
| 27х2х1,0 | 3х(9х2х1,0) | 690 | 26 |
| 30х2х1,0 | 3х(10х2х1,0) | 746 | 27 |
