СБВБГнг |

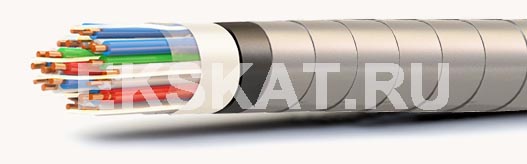

Элементы конструкции
- медные жилы,
- изоляция из ПЭ,
- поясная изоляция из полиэтилентерефталатной ленты,
- экран из алюминиевой ленты (по согласованию) с медной контактной проволокой,
- оболочка из ПВХ пластиката пониженной горючести,
- броня из двух стальных оцинкованных лент
Область применения
Кабели предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики.
Кабели применяются для прокладки в сухих каналах кабельной канализации, тоннелях, коллекторах, в местах, где возможны механические воздействия на кабель, в том числе незначительные растягивающие усилия.
Кабели должны быть защищены от прямого солнечного излучения.
Кабели предназначены для прокладки в пучках.
| Количество и сечение жил, шт х кв.мм | Система скрутки | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|---|
| СБВБГнг | |||
| 3х0,9 | 1х(3х0,9) | 221 | 11,5 |
| 4х0,9 | 1х(4х0,9) | 241 | 12 |
| 5х0,9 | 1х(5х0,9) | 261 | 12,5 |
| 7х0,9 | 1х(7х0,9) | 292 | 13 |
| 9х0,9 | 1х(9х0,9) | 355 | 15 |
| 12х0,9 | 1х(12х0,9) | 400 | 16 |
| 16х0,9 | 2х(5х0,9)+1х(6х0,9) | 459 | 17 |
| 19х0,9 | 2х(6х0,9)+1х(7х0,9) | 497 | 18 |
| 21х0,9 | 3х(7х0,9) | 644 | 18,5 |
| 24х0,9 | 3х(8х0,9) | 710 | 20,5 |
| 27х0,9 | 3х(9х0,9) | 737 | 21 |
| 30х0,9 | 3х(10х0,9) | 766 | 22 |
| 33х0,9 | 3х(11х0,9) | 824 | 22,5 |
| 37х0,9 | 3х(9х0,9)+1х(10х0,9) | 869 | 23 |
| 42х0,9 | 3х(11х0,9)+1х(9х0,9) | 962 | 25 |
| 48х0,9 | 4х(12х0,9) или 6х(8х0,9) | 1159 | 25,5 |
| 61х0,9 | 5х(10х0,9)+1х(11х0,9) | 1348 | 28 |
| 3х2х0,9 | 1х(3х2х0,9) | 272 | 14,5 |
| 4х2х0,9 | 1х(4х2х0,9) | 356 | 15,5 |
| 7х2х0,9 | 1х(7х2х0,9) | 395 | 17,5 |
| 10х2х0,9 | 1х(10х2х0,9) | 471 | 21 |
| 12х2х0,9 | 3х(4х2х0,9) | 523 | 22 |
| 14х2х0,9 | 2х(5х2х0,9)+1х(4х2х0,9) | 571 | 23 |
| 19х2х0,9 | 2х(6х2х0,9)+1х(7х2х0,9) | 690 | 25 |
| 24х2х0,9 | 3х(8х2х0,9) | 1017 | 28 |
| 27х2х0,9 | 3х(9х2х0,9) | 1082 | 29 |
| 30х2х0,9 | 3х(10х2х0,9) | 1163 | 30 |
