ПСШ |

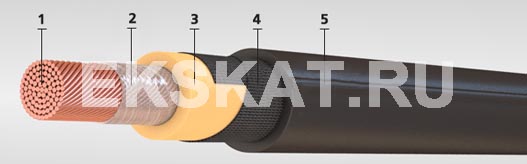

Элементы конструкции:
- Медная токопроводящая жила скрученная из медных или медных луженых проволок (класс гибкости 5);
- Обмотка из полиэтилентерефталатной плёнки;
- Изоляция из резины;
- Обмотка из прорезиненной тканевой ленты;
- Оболочка из резины.
Область применения:
Провода предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью, для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.
Срок службы - 12 лет.
| Для провода ПСШ 3000 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,5 | 105 | 8,8 |
| 2,5 | 121 | 9,3 |
| 4,0 | 140 | 9,8 |
| 6,0 | 172 | 10,4 |
| 10,0 | 2448 | 12,3 |
| 16,0 | 335 | 13,7 |
| 25,0 | 485 | 16,4 |
| 35,0 | 620 | 18,0 |
| 50,0 | 780 | 19,7 |
| 70,0 | 1010 | 21,6 |
| 95,0 | 1378 | 25,1 |
| 120,0 | 1665 | 27,8 |
| 150,0 | 2020 | 30,8 |
| 185,0 | 2443 | 32,1 |
| 240,0 | 3065 | 35,9 |
| 300,0 | 3700 | 38,5 |
| Для провода ПСШ 4000 | ||
| Сечение, | Масса провода | Наружный диаметр, |
| кв.мм | кг/км | не более, мм |
| 1,5 | 165 | 10,6 |
| 2,5 | 180 | 11,2 |
| 4,0 | 210 | 11,6 |
| 6,0 | 249 | 12,2 |
| 10,0 | 334 | 14,8 |
| 16,0 | 460 | 17,2 |
| 25,0 | 580 | 18,5 |
| 35,0 | 720 | 20,2 |
| 50,0 | 910 | 22,0 |
| 70,0 | 1144 | 24,0 |
| 95,0 | 1495 | 27,0 |
| 120,0 | 1785 | 29,8 |
| 150,0 | 2170 | 32,8 |
| 185,0 | 2548 | 33,7 |
| 240,0 | 3183 | 37,5 |
| 300,0 | 3795 | 39,7 |
