ПС

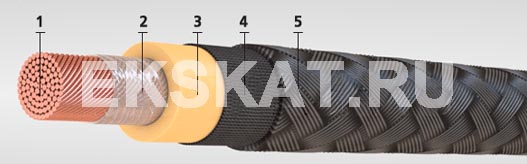

Элементы конструкции:
  1. Медная токопроводящая жила скрученная из медных или медных луженых проволок (класс гибкости 5);
  2. Обмотка из полиэтилентерефталатной плёнки;
  3. Изоляция из резины;
  4. Обмотка из прорезиненной тканевой ленты;
  5. Оплетка из хлопчатобумажной пряжи пропитанной противогнилостным составом и антисептиком.

 Область применения:

Провода предназначены для фиксированного монтажа и монтажа с ограниченной подвижностью, для внутренних и наружных соединений электрооборудования подвижного состава всех видов электротранспорта для целей ремонта.

Провода предназначены для эксплуатации в закрытых помещениях в районах с умеренным и тропическим (ПС-Т) климатом.

Срок службы - 12 лет.

Температура окружающей среды, верхний предел, °C: +50
Температура окружающей среды, нижний предел, °C: -50
Гарантийный срок эксплуатации, месяц: 24
Испытательное переменное напряжение частотой 50 Гц, кВ: 2
Номинальное постоянное напряжение, кВ: 1
Рабочая температура жилы °С: 65
Радиус изгиба кабелей, наружных диаметров: 10
Строительная длина, не менее м: 100

Для провода ПС 1000
Сечение, Масса провода Наружный диаметр,
кв.мм кг/км не более, мм
1,0 28 4,6
1,5 35 4,9
2,5 48 5,4
4,0 67 5,9
6,0 87 6,5
10,0 160 8,6
16,0 225 10,2
25,0 339 11,8
35,0 450 13,6
50,0 603 15,3
70,0 803 18,0
95,0 1120 21,3
120,0 1370 23,7
150,0 1740 26,0
185,0 2075 27,4
240,0 2675 31,4
300,0 3290 33,7
Для провода ПС 3000
Сечение, Масса провода Наружный диаметр,
кв.мм кг/км не более, мм
1,5 57 6,5
2,5 72 7,0
4,0 90 7,5
6,0 120 8,4
10,0 203 10,2
16,0 2778 11,8
25,0 395 13,5
35,0 520 15,2
50,0 680 17,4
70,0 920 20,1
95,0 1230 22,9
120,0 1502 25,3
150,0 1855 27,6
185,0 2235 28,9
240,0 2835 32,7
300,0 3505 25,3
Для провода ПС 4000
Сечение, Масса провода Наружный диаметр,
кв.мм кг/км не более, мм
1,5 109 9,1
2,5 130 9,6
4,0 152 10,1
6,0 183 10,9
10,0 285 12,6
16,0 360 14,2
25,0 485 15,5
35,0 610 17,2
50,0 811 19,9
70,0 1040 22,1
95,0 1320 24,5
120,0 1660 26,9
150,0 1970 29,2
185,0 2340 30,1
240,0 2945 33,9
300,0 3540 36,1
