ППСРМ

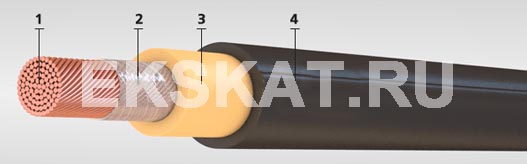

Элементы конструкции:
  1. Медная токопроводящая жила (класс гибкости 5);
  2. Обмотка из полиэтилентерефталатной пленки;
  3. Изоляция из резины;
  4. Оболочка из резины с одной или двумя  продольными маркировочными рисками,
    • цвет оболочки по согласованию с потребителем.

 Область применения:

Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, электровозов, электропоездов и троллейбусов на напряжение 1500 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при отсутствии воздействия смазочных масел и дизельного топлива.

Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и тропическим климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. Провода в тропическом исполнении устойчивы к воздействию плесневых грибов. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.

Срок службы - 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам - 6 лет.

Максимальная рабочая температура жилы, °С: 75
Монтаж при температуре, не ниже °C: -15
Температура окружающей среды, верхний предел, °C: +70
Температура окружающей среды, нижний предел, °C: -50
Влажность воздуха при 40° C, %: 98
Гарантийный срок эксплуатации, месяц: 24
Испытательное переменное напряжение частотой 50 Гц, кВ: 6
Номинальное напряжение переменного тока, частотой до 400 Гц: 1,5
Номинальное постоянное напряжение, кВ: 2,5
Рабочая температура жилы °С: 65
Радиус изгиба кабелей, наружных диаметров: 3
Строительная длина, не менее м: 100

Для провода ППСРМ-660
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 52,7 7,2
1,5 63,4 7,5
2,5 79,5 8,3
4,0 98,4 8,8
6,0 132 9,9
10,0 195 11,9
16,0 277 13,9
25,0 422 16,4
35,0 556 19,0
50,0 723 20,6
70,0 955 21,9
95,0 1228 23,9
120,0 1558 27,6
150,0 1892 30,9
185,0 2342 33,2
240,0 2943 37,0
300,0 3572 39,9
Для провода ППСРМ-1500
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 65,6 7,8
1,5 77,6 8,3
2,5 94,7 8,9
4,0 114 9,6
6,0 159 11,2
10,0 217 12,7
16,0 309 14,6
25,0 450 17,2
35,0 599 19,8
50,0 772 21,3
70,0 1016 22,7
95,0 1298 24,8
120,0 1639 28,4
150,0 3051 32,7
185,0 2450 33,9
240,0 3070 37,9
300,0 3717 40,6
Для провода ППСРМ-3000
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 80,4 8,7
1,5 93,5 9,1
2,5 112 9,8
4,0 140 10,9
6,0 180 12,1
10,0 241 13,5
16,0 355 16,2
25,0 483 18,2
35,0 638 20,7
50,0 804 21,2
70,0 1064 23,5
95,0 1401 26,7
120,0 1695 29,2
150,0 2117 33,4
185,0 2518 34,8
240,0 3147 38,7
300,0 3800 41,5
Для провода ППСРМ-4000
Сечение жилы, кв. мм Масса провода, Наружный диаметр,
кг/км не более, мм
1,0 144 11,8
1,5 161 12,,2
2,5 182 12,9
4,0 206 13,5
6,0 253 14,7
10,0 341 16,8
16,0 451 18,8
25,0 573 20,2
35,0 741 21,8
50,0 924 23,3
70,0 1240 26,7
95,0 1509 28,2
120,0 1815 30,9
150,0 2254 35,2
185,0 2625 36,0
240,0 3267 40,0
300,0 3885 42,3
