ППСРВМ-1 |

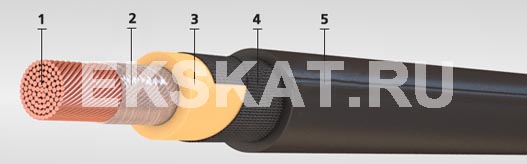

- Медная токопроводящая жила (класс гибкости 5),
- Обмотка из полиэтилентерефталатной пленки,
- Изоляция из резины,
- Разделительный слой из прорезиненной тканевой ленты,
- Оболочка из ПВХ пластиката с одной продольной маркировочной риской,
• цвет оболочки по согласованию с потребителем.
Область применения:
Провода предназначены для внутренних и наружных соединений подвижного рельсового транспорта, тепловозов и троллейбусов на напряжение 4000 В переменного тока частотой до 400 Гц. Провода используются для монтажа при ограниченных перемещениях, для фиксированного монтажа и для присоединения к подвижным токоприемникам при воздействии смазочных масел и дизельного топлива. Также используется для присоединения к подвижным токоприемникам.
Провода предназначены для эксплуатации на открытом воздухе и внутри транспортного средства в районах с умеренным и тропическим климатом. Провода устойчивы к вертикальным колебаниям, вибрациям, изгибам и изгибам с одновременным закручиванием. Провода стойки к воздействию дождя, динамическому воздействию пыли, выпадению инея и воздействию озона. Провода не распространяют горение. Провода в тропическом исполнении устойчивы к воздействию плесневых грибов. В ходе эксплуатации провода не должны подвергаться прямому воздействию солнечного излучения.
Срок службы - 12 лет. Срок службы проводов используемых для присоединения к подвижным токоприемникам - 6 лет.
| Для марки ППСРВМ-1-660 | ||
| Сечение жилы, кв. мм | Масса провода, | Наружный диаметр, |
| кг/км | не более, мм | |
| 1,0 | 42,2 | 6,5 |
| 1,5 | 53,1 | 6,8 |
| 2,5 | 68,3 | 7,6 |
| 4,0 | 86,4 | 8,1 |
| 6,0 | 118 | 9,2 |
| 10,0 | 182 | 11,4 |
| 16,0 | 261 | 13,4 |
| 25,0 | 386 | 15,3 |
| 35,0 | 513 | 17,9 |
| 50,0 | 677 | 19,9 |
| 70,0 | 918 | 21,3 |
| 95,0 | 1189 | 23,3 |
| 120,0 | 1479 | 26,4 |
| 150,0 | 1803 | 29,6 |
| 185,0 | 2185 | 30,9 |
| 240,0 | 2766 | 34,9 |
| 300,0 | 3409 | 38,0 |
| Для марки ППСРВМ-1-4000 | ||
| Сечение жилы, кв. мм | Масса провода, | Наружный диаметр, |
| кг/км | не более, мм | |
| 1,0 | 130 | 11,3 |
| 1,5 | 147 | 11,8 |
| 2,5 | 167 | 12,4 |
| 4,0 | 191 | 13,1 |
| 6,0 | 236 | 14,3 |
| 10,0 | 304 | 15,7 |
| 16,0 | 408 | 17,7 |
| 25,0 | 527 | 19,1 |
| 35,0 | 704 | 21,2 |
| 50,0 | 885 | 22,7 |
| 70,0 | 1162 | 25,4 |
| 95,0 | 1428 | 27,0 |
| 120,0 | 1726 | 29,6 |
| 150,0 | 2086 | 32,9 |
| 185,0 | 2453 | 33,7 |
| 240,0 | 3102 | 38,1 |
| 300,0 | 3711 | 40,4 |
