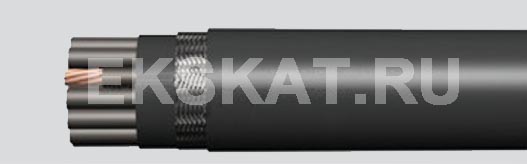

КСНРТ |
- медные жилы класса 2;
- полиэтилентерефталатная плёнка на жилы сеч. 16 мм2 и выше;
- изоляция из этиленпропиленовой резины;
- обмотка из полимерной ленты;
- внутренняя экструдированная оболочка;
- наружная оболочка из маслостойкой резины, не распространяющей горение при одиночной прокладке
Область применения
Кабели повышенной пожаробезопасности предназначены для неподвижной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.
Кабели изготавливаются на напряжение 1 кВ.
Кабели применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в т. ч. при воздействии радиального давления до 1,96 МПа.
Кабели не распространяют горение при одиночной прокладке.
Кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
Кабели стойки к воздействию морской воды, периодическому воздействию смазочных масел (не более 300 часов) и дизельного топлива (не более 100 часов).
Кабели устойчивы к воздействию внешнего радиального гидростатического давления до 5 МПа и вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
В процессе хранения и монтажа концы кабеля герметично заделаны.
Кабели по конструкции, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60092–353.
Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
---|---|---|
КСНРТ | ||
1х1,0 | 41 | 5,6 |
1х1,5 | 48 | 5,8 |
1х2,5 | 63 | 6,4 |
1х4,0 | 86 | 7 |
1х6,0 | 113 | 7,7 |
1x10 | 163 | 8,7 |
1x16 | 234 | 10 |
1x25 | 340 | 11,2 |
1x35 | 448 | 12,5 |
1x50 | 592 | 14,1 |
1x70 | 822 | 15,9 |
1x95 | 1127 | 18,6 |
1x120 | 1380 | 20,2 |
1x150 | 1727 | 22,8 |
1x185 | 2156 | 25,2 |
1x240 | 2781 | 28,5 |
1x300 | 3466 | 31,6 |
2x1,0 | 108 | 9,2 |
2x1,5 | 125 | 9,7 |
2x2,5 | 166 | 10,8 |
2x4,0 | 230 | 12,3 |
2x6,0 | 299 | 13,6 |
2x10 | 430 | 15,8 |
2x16 | 607 | 18,2 |
2x25 | 882 | 20,9 |
2x35 | 1136 | 23 |
2x50 | 1529 | 26,6 |
2x70 | 2085 | 30,1 |
2х95 | 2872 | 35,4 |
2х120 | 3522 | 38,8 |
2х150 | 4440 | 44 |
3x1,0 | 127 | 9,7 |
3x1,5 | 148 | 10,3 |
3x2,5 | 201 | 11,5 |
3x4,0 | 283 | 13,1 |
3x6,0 | 373 | 14,4 |
3x10 | 544 | 16,8 |
3x16 | 777 | 19,4 |
3x25 | 1149 | 22,2 |
3x35 | 1504 | 24,7 |
3x50 | 2011 | 28,4 |
3x70 | 2783 | 32,2 |
3x95 | 3830 | 38 |
3x120 | 4706 | 41,6 |
3х150 | 5920 | 47,1 |
3х185 | 7364 | 51,9 |
3х240 | 9551 | 59,2 |
4x1,0 | 152 | 10,6 |
4x1,5 | 179 | 11,3 |
4x2,5 | 251 | 12,8 |
4х4,0 | 348 | 14,3 |
4х6,0 | 471 | 16,1 |
4х10 | 688 | 18,7 |
4х16 | 985 | 21,6 |
4х25 | 1464 | 24,7 |
4х35 | 1921 | 27,5 |
4х50 | 2569 | 31,6 |
4х70 | 3564 | 35,9 |
4х95 | 4903 | 42,2 |
4х120 | 6030 | 46,3 |
4х150 | 7602 | 52,6 |
5x1,0 | 187 | 11,7 |
5x1,5 | 226 | 12,6 |
5x2,5 | 311 | 14 |
5х4,0 | 440 | 16 |
5х6,0 | 594 | 18 |
5х10 | 863 | 20,8 |
5х16 | 1240 | 24 |
5х25 | 1845 | 27,5 |
5х35 | 2426 | 30,7 |
5х50 | 3269 | 35,4 |
5х70 | 4504 | 40 |
5х95 | 6210 | 47,3 |
7x1,0 | 216 | 12,9 |
7x1,5 | 256 | 13,7 |
7x2,5 | 366 | 15,5 |
10x1,0 | 307 | 16,5 |
10x1,5 | 373 | 17,8 |
10x2,5 | 522 | 20 |
12x1,0 | 353 | 17 |
12x1,5 | 431 | 18,3 |
12x2,5 | 616 | 20,8 |
14x1,0 | 410 | 18,1 |
14x1,5 | 490 | 19,3 |
14x2,5 | 704 | 21,9 |
16x1,0 | 460 | 19,2 |
16x1,5 | 561 | 20,6 |
16x2,5 | 793 | 23,2 |
19x1,0 | 531 | 20,2 |
19x1,5 | 648 | 21,7 |
19x2,5 | 933 | 24,6 |
24x1,0 | 683 | 24 |
24x1,5 | 820 | 25,6 |
24x2,5 | 1192 | 29,3 |
27x1,0 | 751 | 24,5 |
27x1,5 | 904 | 26,1 |
27x2,5 | 1318 | 29,9 |
30x1,0 | 823 | 25,4 |
30x1,5 | 1004 | 27,3 |
30x2,5 | 1448 | 31 |
33x1,0 | 907 | 26,7 |
33x1,5 | 1093 | 28,4 |
33x2,5 | 1594 | 32,5 |
37x1,0 | 1002 | 27,7 |
37x1,5 | 1222 | 29,7 |
37x2,5 | 1766 | 33,7 |
